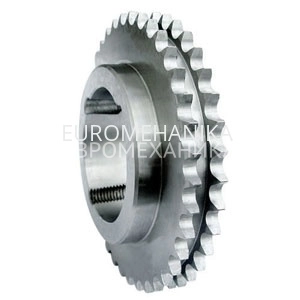

Звездочка 06В-2, шаг 9,525x5,72 мм, Z=76 под втулку тапербуш
Описание
Звездочка для приводных цепей стандарта DIN 8187 - ISO 606 (BS). Звездочка является одним из элементов цепной передачи и служит для передачи вращения между паралельными валами,расположенными друг от друга на расстоянии.Изготавливаются из конструкционных марок сталей.Характеристики
Тип цепи | 06В-2 |
Шаг цепи | 9,525x5,72 мм (3/8 х 7/32) |
Количество рядов зубьев | Двухрядная |
Число зубьев,шт | 76 |
Посадка на вал | Под втулку тапербуш |
Делительный диаметр, dp, мм | 230.49 |
Наружный диаметр, de, мм | 235.1 |
Диаметр ступицы, dm, мм | 90 |
Размер ролика цепи, мм | 6.35 |
Ширина зуба, b1, мм | 5.2 |
Ширина зуба, B2, мм | 15.4 |
Ширина звездочки, A,мм | 25 |
С,мм | 1 |
r3,мм | 10 |
Втулка | 1610 |

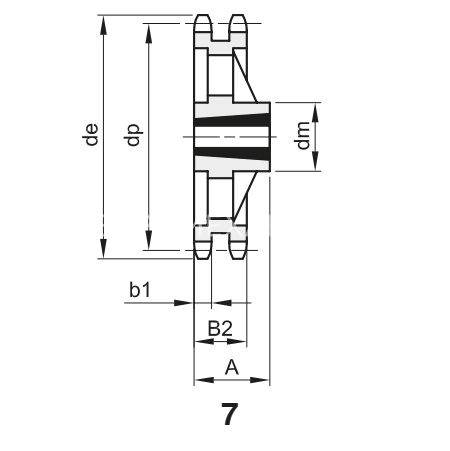

Чертеж | 7 |
C, мм | 1 |
Закалка зуба | Нет |
Материал | Чугун |
Производитель | BEA INGRANAGGI |
Вес, кг | 2.19 |
