Коническая пара прямозубая, тип В, i=1:1,5, М=4, Z=16/24, EMT

Артикул: C31B240

Коническая пара прямозубая, тип В, i=1:1,5, М=4, Z=16/24, EMT

Подробнее

11 076 руб./шт

Уточните наличие и цену

Запрос цены

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна при наличии товара на складе.

Ответим на все интересующие вопросы и подберём оптимальный вариант info@euromehanika.ru

Описание

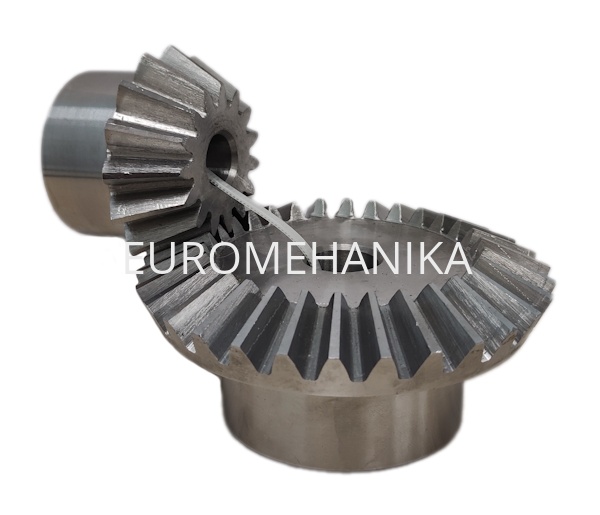

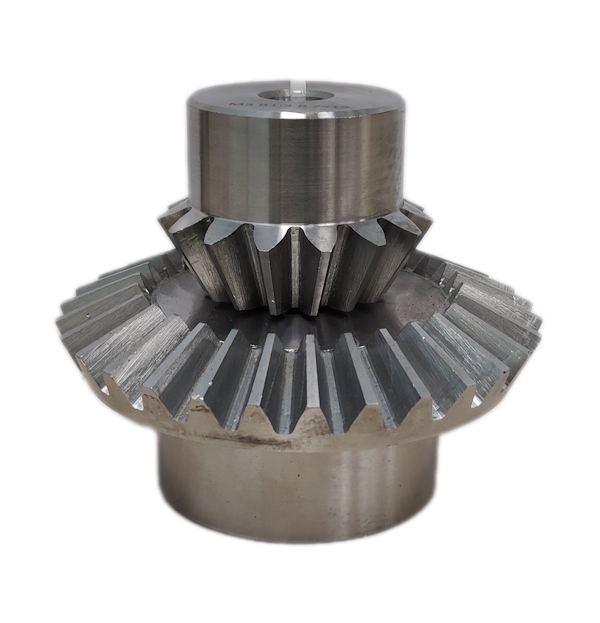

Коническая пара прямозубая, тип В, i=1:1,5, М=4, Z=16/24, под брендом "ЕМТ", является механизмом, состоящий из скрепленных колес с зубьями. Предназначены для передачи крутящего момента под углом 90 град. Имеют угол наклона зубьев 20 градусов и необходимы, когда пересекаются приводные валы и требуется передать вращательное движение.

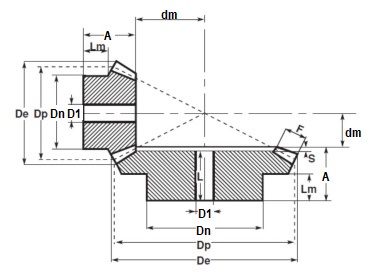

Характеристики

Модуль, М	4
Передаточное отношение	1:1,5
Количество зубьев,шт	16; 24
L, мм	40
De, мм	72,4; 99,3
Dp, мм	64; 96
A, мм	46,8; 45,5
F, мм	18,0; 18,0
Dn, мм	50,3; 60,3
D1, мм	16; 20
dm, мм	31,2; 20,5
Lm, мм	25,4; 25,0
Материал	Сталь C45
Производитель	EMT
Вес, кг	1,48
