Приводные звездочки со ступицей для цепей

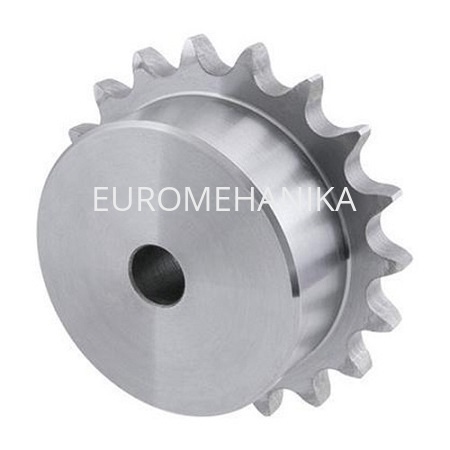

Приводные звездочки для роликовых цепей со ступицей
Зубья звездочки входят в зацепление с роликовой цепью, тем самым передавая энергию вращения между параллельными осями на расстояния. Звездочки имеют несколько точек контакта с роликовой цепью с высоким коэффициентом трения, что важно для эффективного вращения, но также быстро изнашивает звездочку и роликовую цепь. С этим справляются смазанные втулки вокруг пальца, за который цепляется звездочка, а также между пластинами, скрепляющими цепь.Материалы, используемые для изготовления звездочек, могут различаться в зависимости от типа передачи мощности и количества зубьев на звездочке, но обычно это сталь C45. Большие размеры звездочек обычно изготавливают из чугуна (GG22).
Стандарт ISO R606 диктует единообразие звездочек для большинства европейских стран. Этот стандарт относится к цепям британского стандарта, размеры которых отличаются от цепей, предназначенных для звездочек ANSI.
Звездочки для цепи со ступицей ISO имеют большой шаг, который измеряется в шестнадцатых долях дюйма, но выражается в метрических единицах. Цепь British Standard была разработана до цепи в американском стандарте, но ее развитие было ограничено тем, какие материалы были легко доступны по мере развития роликовых цепей. Стандарт ISO R606 включает только одно-, двух- и трехрядные звездочки.

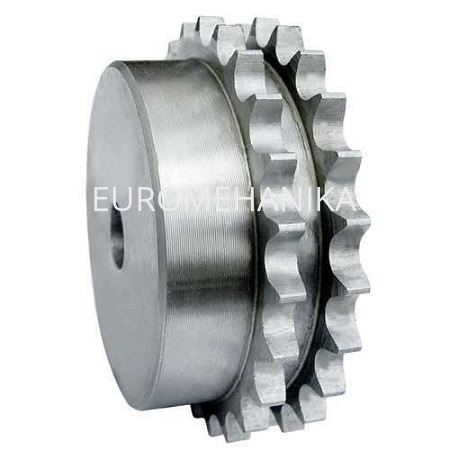

В соглашениях о маркировках ISO буква «B» означает соблюдение европейских стандартов. Звездочка ISO может также иметь номер в качестве суффикса, который будет указывать количество рядов цепи. Звездочка 16B-2 будет иметь шаг в один дюйм вместе с двумя рядами зубчатых венцов.
Таблица по выбору звездочки для цепи стандарта ISO R606
Размер |
Шаг |
Диаметр ролика |
Ширина между пластинами |
03-1 |
5 мм |
3,2 мм |
2,5 мм |
04-1 |
6 мм |
4 мм |
2,8 мм |
05 B |
8 мм |
5 мм |
3 мм |
06 B |
3/8” (9,525 мм) |
6,35 мм |
5,72 мм |
081-1 |
½” (12,7 мм) |
7,75 мм |
3,3 мм |
083-1 |
½” (12,7 мм) |
7,75 мм |
4,88 мм |
084-1 |
½” (12,7 мм) |
7,75 мм |
4,88 мм |
08 B |
½” (12,7 мм) |
8,51 мм |
7,75 мм |
10 B |
5/8” (15,875 мм) |
10,16 мм |
9,65 мм |
12 B |
¾” (19,05 мм) |
12,07 мм |
11,68 мм |
16 B |
1” (25,4 мм) |
15,88 мм |
17,02 мм |
20 B |
1” ¼ (31,75 мм) |
19,05 мм |
19,56 мм |
24 B |
1” ½ (38,1 мм) |
25,4 мм |
25,4 мм |
28 B |
1” ¾ (44,45 мм) |
27,94 мм |
30,99 мм |
32 B |
2” (50,8 мм) |
29,21 мм |
30,99 мм |
40 B |
2” ½ (63,5 мм) |
39,37 мм |
38,1 мм |
