Звездочка 20В-3, шаг 31,75х19,56 мм (1"1/4х3/4), Z=38 под втулку тапербуш 3535

Артикул: 383400038

Звездочка 20В-3, шаг 31,75х19,56 мм (1"1/4х3/4), Z=38 под втулку тапербуш 3535

Подробнее

58 575 руб./шт

Уточните наличие и цену

Запрос цены

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна при наличии товара на складе.

Описание

Звездочка для приводных цепей стандарта DIN 8187 - ISO 606 (BS). Звездочка является одним из элементов цепной передачи и служит для передачи вращения между паралельными валами,расположенными друг от друга на расстоянии.Изготавливаются из конструкционных марок сталей.

Характеристики

Тип цепи	20В-3
Шаг цепи	31,75х19,56 мм (1"1/4х3/4)
Количество рядов зубьев	Трехрядная
Число зубьев,шт	38
Посадка на вал	Под втулку тапербуш
Делительный диаметр, dp, мм	384.49
Наружный диаметр, de, мм	399.4
Диаметр ступицы, dm, мм	178
Размер ролика цепи, мм	19.05
Ширина зуба, b1, мм	18.2
Ширина звездочки, A,мм	91
С,мм	3.5
r3,мм	32
Ширина зуба, B3, мм	91
Втулка	3535

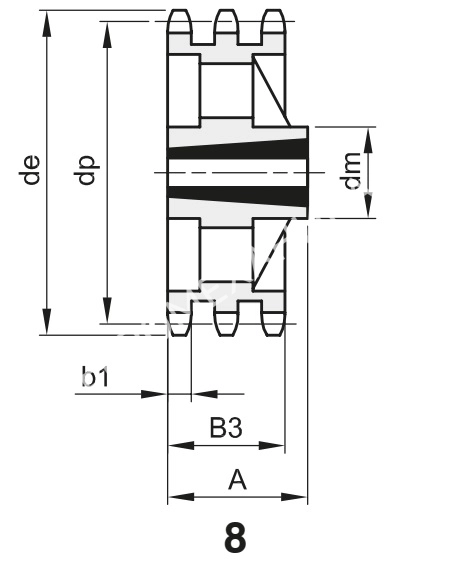

Чертеж	8
C, мм	3.5
Закалка зуба	Нет
Материал	Сталь C45
Производитель	BEA INGRANAGGI
Вес, кг	28
