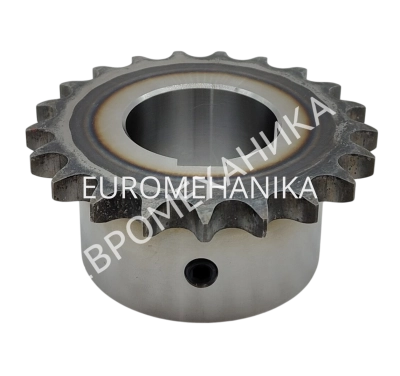

Звездочка с готовым отверстием 08В-1, Z=16, D1=18 мм, с закалкой зубьев
Описание
Звездочка для приводных цепей стандарта DIN 8187 - ISO 606 (BS).Имеет готовое отверстие, шпоночный паз, закалку зубьев HRC 50.
Звездочка является одним из элементов цепной передачи и служит для передачи вращения между паралельными валами,расположенными друг от друга на расстоянии.Изготавливаются из конструкционных марок сталей.
Характеристики
Тип цепи
|
08В-1 |
Шаг цепи
|
12,7x7,75 мм (1/2х5/16) |
Количество рядов зубьев
|
Однорядная |
Число зубьев,шт
|
16 |
Посадка на вал
|
С готовым отверстием |

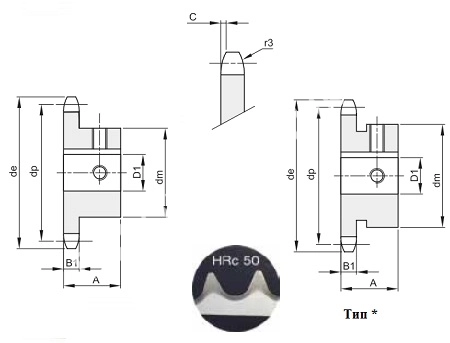

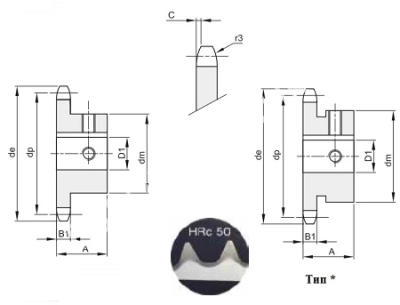

Делительный диаметр, dp, мм
|
65.10 |
Наружный диаметр, de, мм
|
69.9 |
Диаметр ступицы, dm, мм
|
50 |
Диаметр отверстия,D1,мм
|
18 |
Размер ролика цепи, мм
|
8.51 |
Ширина зуба, B1, мм
|
7.2 |
Ширина звездочки, A,мм
|
28 |
С,мм
|
1.3 |
r3,мм
|
13 |
C, мм
|
1.3 |
Диаметр готового отверстия, D1, мм
|
18 |
Закалка зуба
|
Да |
Материал
|
Сталь C45 |
Производитель
|
BEA INGRANAGGI |
Вес, кг
|
0.44 |
