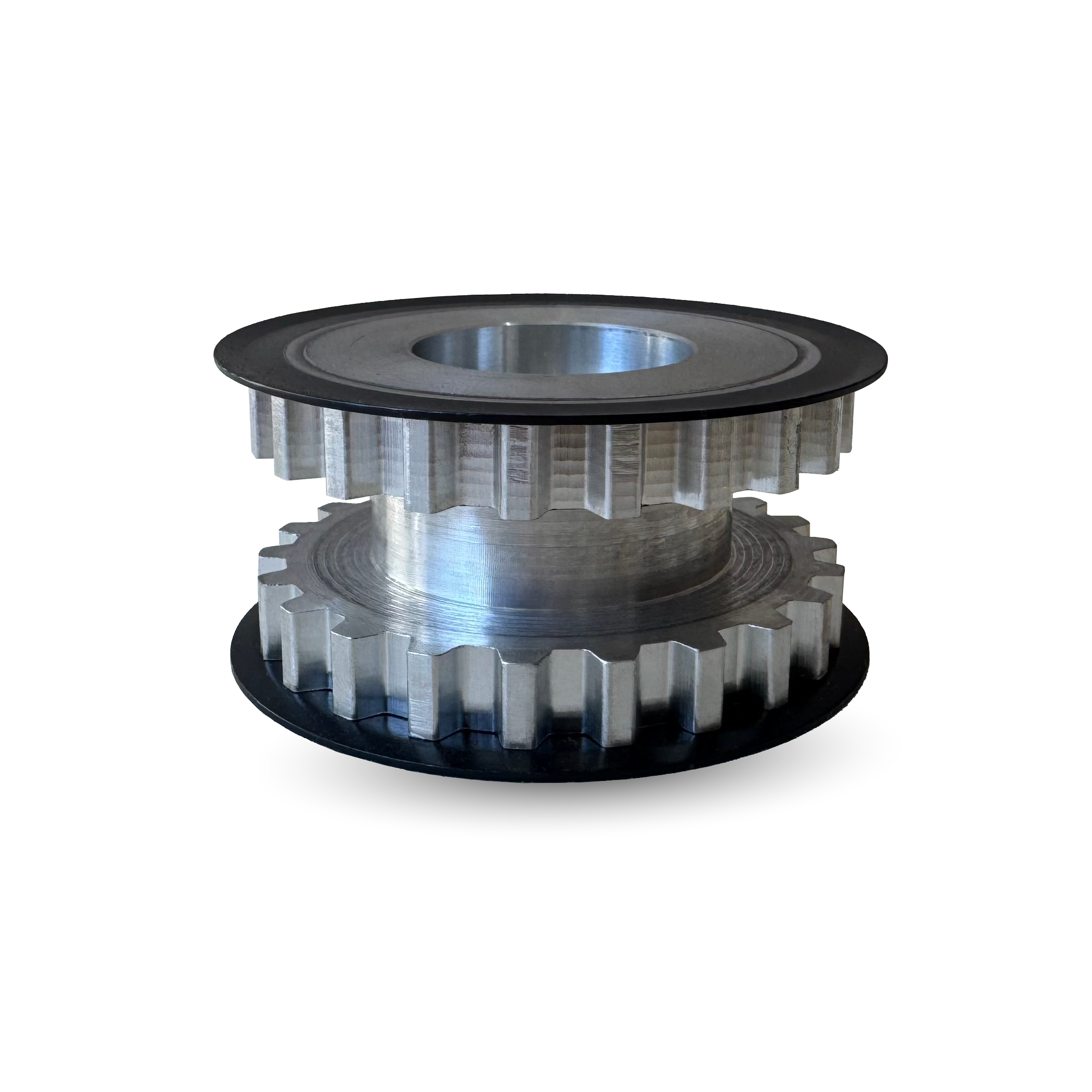

Изготовление зубчатых шкивов Т10 Z=22 по индивидуальному чертежу

Компания Евромеханика успешно выполнила производственный заказ для предприятия металлообрабатывающей отрасли: в течение 3-5 рабочих дней были изготовлены 6 зубчатых шкивов с профилем Т10 и числом зубьев Z=22 строго по индивидуальному чертежу заказчика.

Откуда берётся потребность в нестандартных шкивах

Зубчатые шкивы - один из ключевых элементов ременных передач в современном производственном оборудовании. Они обеспечивают точную синхронизацию движения, передают крутящий момент без проскальзывания и работают в условиях высоких нагрузок. Именно поэтому к их геометрии предъявляются жёсткие требования: малейшее отклонение от чертежа может привести к нарушению работы всего узла.

На практике предприятия нередко сталкиваются с ситуацией, когда стандартный шкив из каталога поставщика не подходит: не те посадочные размеры, нестандартное расположение шпоночного паза, особые требования к торцевым поверхностям или длине ступицы. Именно в таких случаях единственным решением становится изготовление детали по индивидуальному чертежу и именно с такой задачей к нам обратился клиент.

Параметры заказа

Заказчик - компания, специализирующаяся на металлообработке и эксплуатирующая собственный парк станочного оборудования, предоставил конструкторский чертёж с полным набором требований. Задача состояла в изготовлении 6 идентичных зубчатых шкивов со следующими характеристиками:

• Профиль зуба: Т10

• Число зубьев: Z=22

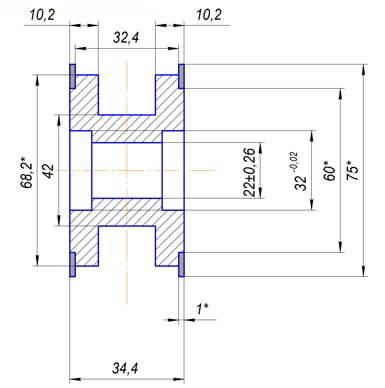

• Исполнение: по индивидуальному чертежу заказчика

Профиль Т10 относится к метрическому типу зубчатых ремней и широко применяется в приводах с повышенными требованиями к точности и нагрузочной способности: в станках с ЧПУ, конвейерном оборудовании, упаковочных линиях и другой производственной технике. Шкивы этого типа должны обеспечивать точное зацепление с ремнём на протяжении всего ресурса работы, поэтому качество изготовления зубьев и посадочных поверхностей принципиально важно.

Как мы выполнили заказ

Для решения задачи в установленные сроки специалисты Евромеханики приняли решение использовать готовые заготовки зубчатого шкива с профилем Т10. Это стандартный производственный подход, который позволяет сохранить геометрически точный профиль зуба уже сформированный в заготовке и сосредоточить механическую обработку на посадочных поверхностях, ступице, шпоночном пазу и торцах в соответствии с чертежом клиента.

Такой метод даёт сразу несколько преимуществ:

Скорость. Изготовление шкива «с нуля» из круглого проката потребовало бы нарезки зубьев на специализированном оборудовании, что значительно увеличивает время производства. Использование заготовки позволяет направить все усилия на токарную и фрезерную обработку под индивидуальные размеры.

Точность зубчатого профиля. Заготовки производятся в промышленных условиях с соблюдением стандартных допусков на профиль зуба, что исключает погрешности, возможные при единичном нарезании зубьев.

Контроль качества. Каждая деталь проходила проверку соответствия чертёжным размерам на всех этапах обработки. Финальный контроль включал проверку посадочного отверстия, шпоночного паза и торцевых поверхностей.

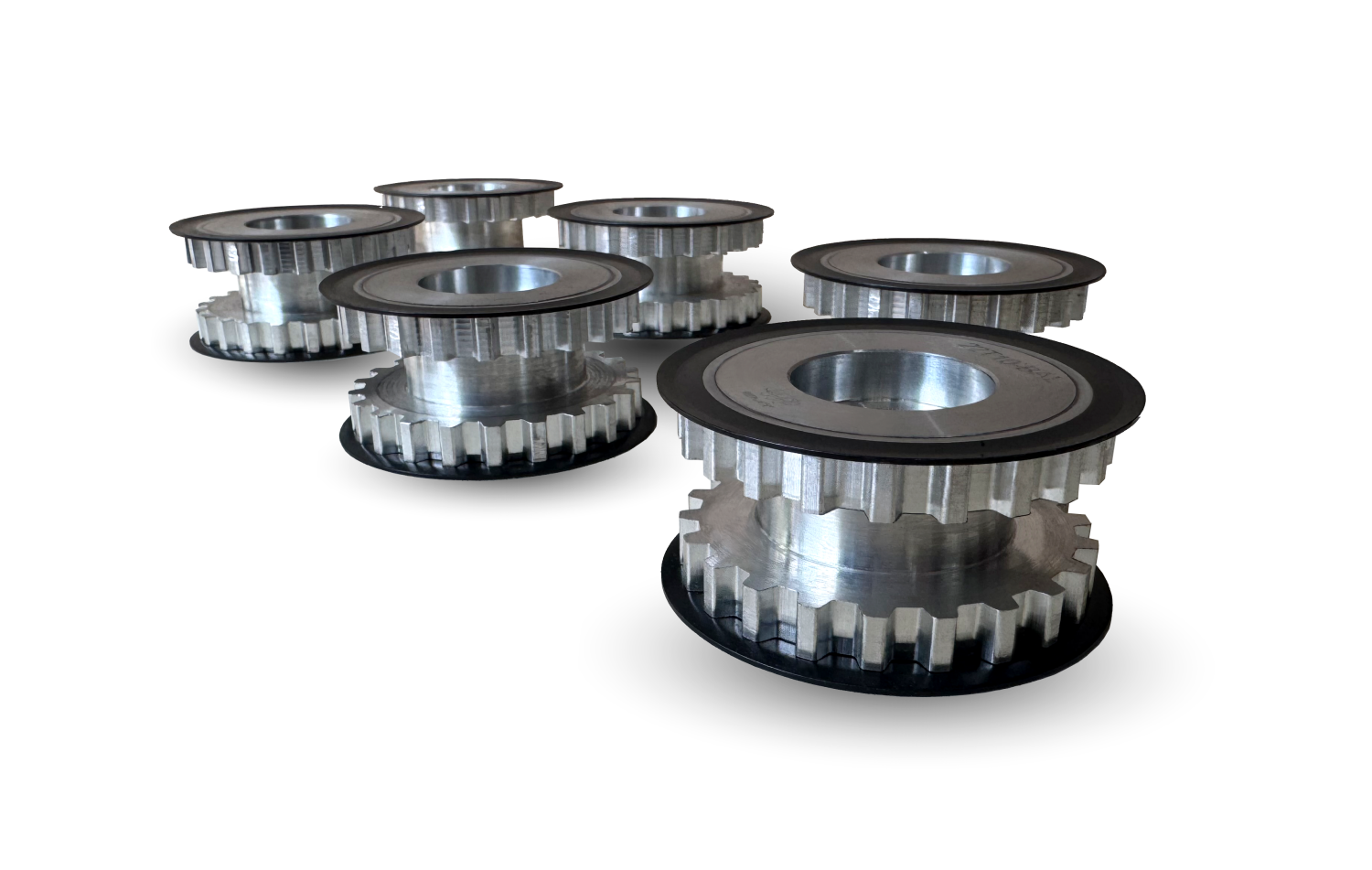

В итоге все 6 шкивов были изготовлены и переданы заказчику в срок 3-5 рабочих дней - без задержек и в полном соответствии с предоставленной документацией.

Почему производственные предприятия выбирают нашу компанию

Мы специализируемся на изготовлении деталей привода - шкивов, звёздочек, муфт и сопутствующих компонентов, как серийно, так и по индивидуальным заказам. Работаем с предприятиями самых разных отраслей: машиностроением, пищевой промышленностью, деревообработкой, полиграфией, логистикой и другими.

Наши клиенты ценят нас за три вещи: скорость, точность и готовность работать с нестандартными задачами. Мы не отказываемся от заказов, если деталь отсутствует в каталоге напротив, именно такие задачи составляют значительную часть нашей работы.

Если вашему предприятию требуются зубчатые шкивы любых профилей (T5, T10, AT10, HTD и другие), звёздочки под цепь, или иные детали привода - обращайтесь.
