Кулачковые упругие муфты: серия N-EUPEX

Кулачковые муфты N-EUPEX используются для совмещения двигателя с прочими механизмами. Они соединяют валы, которые несущественно смещаются по оси в процессе работы. Передача крутящего момента происходит с помощью эластомерной прокладки.

Применение

Муфты N-EUPEX оптимально подходят для приводов, которые равномерно реализуют среднюю динамическую нагрузку. Например, это приводы вентиляторов, насосных систем или ходовые части кранов. Нередко кулачковые упругие муфты используют, чтобы соединить двигатель и входной вал зубчатого механизма.

Приводы с дизельным двигателем и небольшим моментом инерции – еще одна область применения муфт N-EUPEX. Динамическая нагрузка муфты может контролироваться путем измерений либо расчета крутильных колебаний.

Преимущества

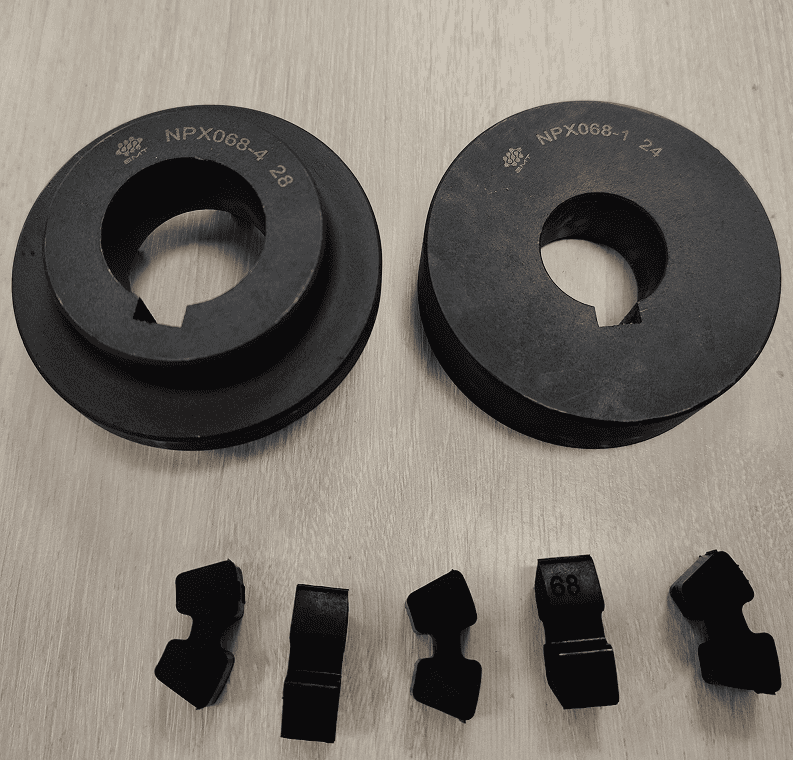

• Простота конструкции. Муфта состоит из подузлов, объединенных между собой. Между ними располагается упругая прокладка из эластомера.
• Возможность работать в аварийном режиме. Изделия серии N-EUPEX могут выдерживать серьезные перегрузки. Если эластомерная прокладка повреждается необратимо, детали ступицы соприкасаются с металлом. В этом случае следует заменить эластомерный элемент.
• Долговечность. Материал изготовления металлических частей – чугун. После замены изношенного элемента механизм вновь в рабочем состоянии.
• Простота обслуживания. Замена эластомерного уплотнителя возможна без передвижения присоединенных механизмов. У муфт есть индикатор износа, который позволяет отследить состояние муфты без прерывания производственного процесса.

Основные характеристики муфт серии N-EUPEX:

• Материал деталей кулачка, гнезда, переходников, ступиц: серый чугун EN-GJL-250.
• Упругий материал: мягкий NBR (бутадиен-нитрильный каучук).
• Твердость: 80 по Шору.
• Идентификация: упругий элемент с синей полосой.
• Температура окружающей среды: -30 - +80°C.

Мы предлагаем следующие типы муфт:

1.      Тип A – отказоустойчивая, состоит из 4 частей, легкая замена эластомерного элемента.

• Размеры: от 110 до 710 мм.
• Максимальный диаметр отверстия: от 38 до 260 мм.
• Номинальный крутящий момент элемента упругого типа 80 Твердость по Шору А: от 160 до 62000 Нм.
• Максимальная скорость: от 1000 до 5300 об/мин.

2.      Тип B – отказоустойчивая, состоит из 2 частей.

• Размеры: от 58 до 280 мм.
• Максимальный диаметр отверстия: от 19 до 110 мм.
• Номинальный крутящий момент элемента упругого типа 80 Твердость по Шору А: от 19 до 3900 Нм.
• Максимальная скорость: от 2450 до 7500 об/мин.

Компания «Евромеханика» предлагает широкий ассортимент кулачковых муфт. Мы проявляем индивидуальный подход. Наши менеджеры помогут Вам определиться с выбором и подберут кулачковые упругие муфты, которые оптимально подойдут для Ваших задач.
