Муфты соединительные: как выбрать правильно и не остановить производство

Муфта - это не просто соединение двух валов

На первый взгляд соединительная муфта — деталь простая: взял, поставил, забыл. На практике именно неправильно подобранная муфта становится причиной вибраций, ускоренного износа подшипников, поломки редуктора и незапланированных простоев. Разберём, какие муфты бывают, в каких ситуациях какую выбирать и на что обратить внимание при монтаже.

Зачем нужна муфта, если можно соединить валы напрямую?

Идеально соосных валов в реальном машиностроении не существует. Всегда есть погрешности монтажа, тепловые деформации корпусов, прогибы под нагрузкой. Если соединить два вала жёстко без компенсации этих отклонений — нагрузка пойдёт на подшипники, и они выйдут из строя значительно раньше расчётного срока.

Правильно подобранная муфта решает сразу несколько задач: компенсирует несоосность валов (радиальную, угловую, осевую), поглощает ударные нагрузки и вибрации, защищает привод от перегрузки (в случае предохранительных муфт) и упрощает монтаж и обслуживание узла.

Типы несоосности: важно понять до выбора муфты

Прежде чем идти в каталог, нужно определить, какой вид несоосности присутствует в конкретном узле.

Радиальная несоосность - оси валов параллельны, но смещены относительно друг друга. Возникает чаще всего при монтаже двигателя на раму, когда точно выставить соосность невозможно. Типичная допустимая величина: 0,1–0,5 мм.

Угловая несоосность - оси валов пересекаются под углом. Появляется при перекосе посадочных мест или неравномерном тепловом расширении. Допустимый угол зависит от типа муфты: для кулачковых — обычно до 1–2°.

Осевое смещение - валы сдвинуты вдоль общей оси. Характерно для приводов с тепловым удлинением вала (насосы, компрессоры). Компенсируется муфтами с определённым осевым люфтом.

Реальный узел, как правило, имеет комбинацию всех трёх видов несоосности. Задача выбрать муфту, допуски которой перекрывают фактические погрешности с запасом.

Основные типы муфт и их применение

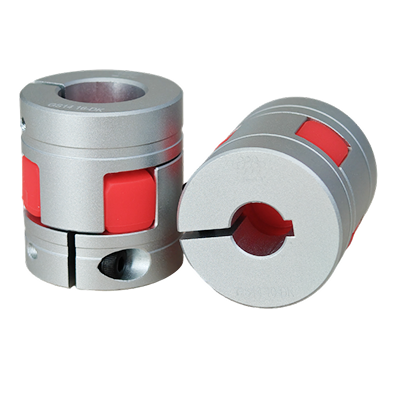

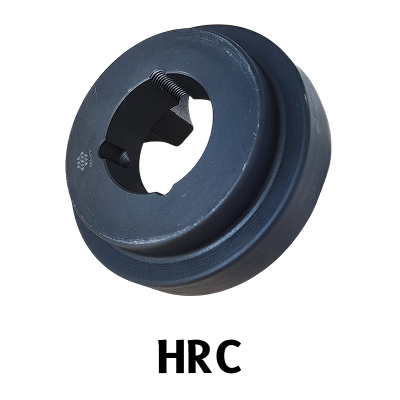

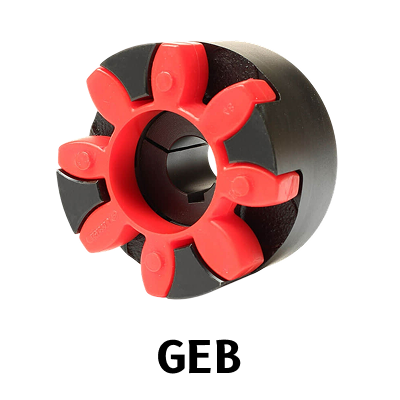

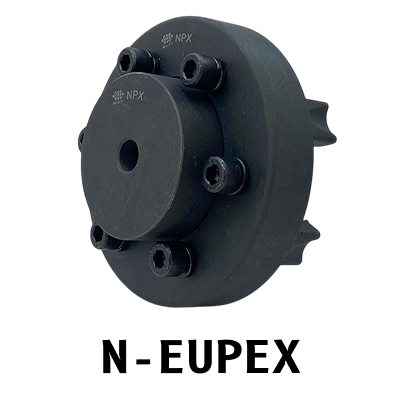

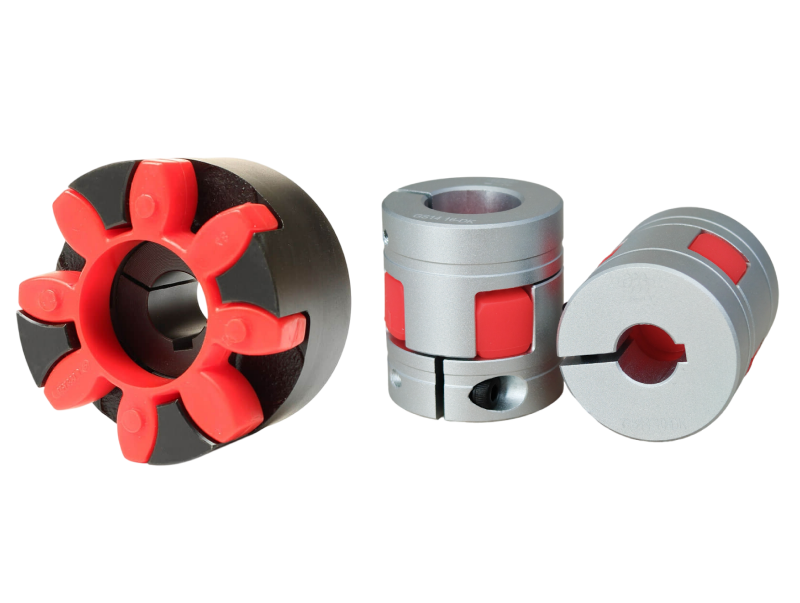

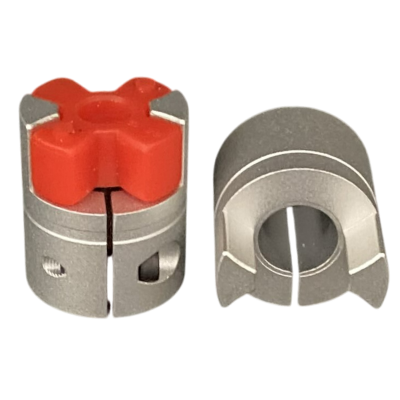

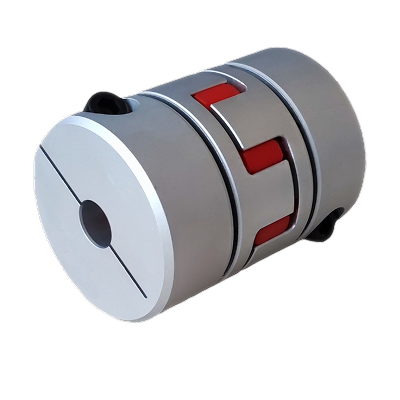

Кулачковые муфты с упругим элементом (тип GEB, HRC, N-EUPEX)

Самый распространённый тип в промышленности. Состоит из двух полумуфт и упругого элемента (звезды, паука) между ними из полиуретана или резины. Упругий элемент компенсирует небольшую несоосность, поглощает вибрации и ударные нагрузки.

Ключевой параметр - жёсткость упругого элемента. Мягкий элемент (обычно обозначается Shore 64A) гасит вибрации лучше, жёсткий (Shore 98A) передаёт момент точнее и выдерживает большие нагрузки. Для приводов с частыми пусками и реверсами выбирают более жёсткий элемент; для компрессоров и насосов, где важно гасить пульсации — мягкий.

Полумуфты поставляются под расточку (вы сами растачиваете под нужный диаметр вала) или под конкретный диаметр с готовым отверстием. Удобный вариант исполнение под втулку тапербуш, которое позволяет быстро менять муфту при обслуживании.

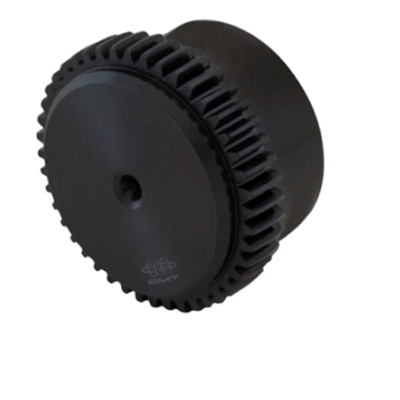

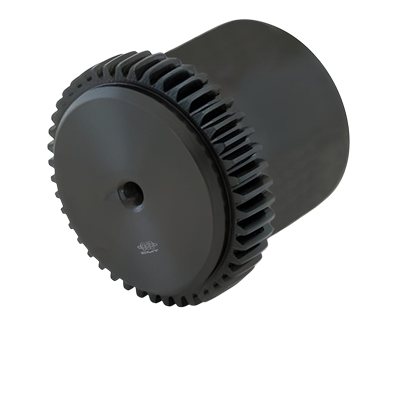

Зубчатые муфты (тип GF / BoWex)

Муфты с внутренним зубчатым зацеплением. Компенсируют значительную угловую несоосность (до 5–6°), передают большие моменты при компактных габаритах. Применяются в тяжёлом машиностроении, горнодобывающем и металлургическом оборудовании.

Требуют смазки (консистентная смазка закладывается при сборке) и периодического обслуживания. Не рекомендуются там, где смазка может попасть в продукт, например, в пищевой промышленности.

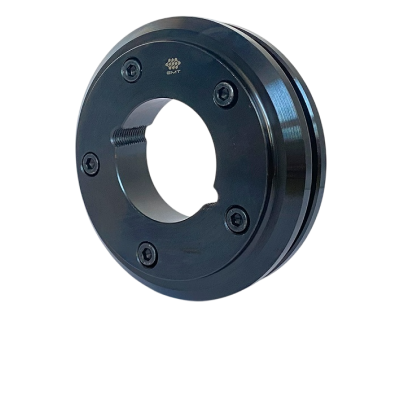

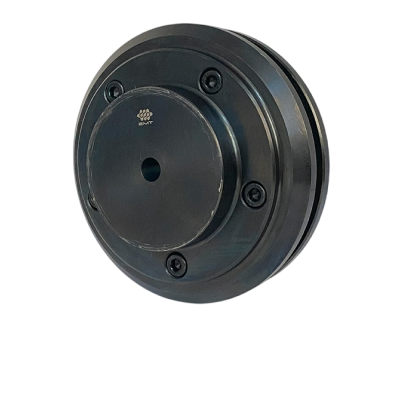

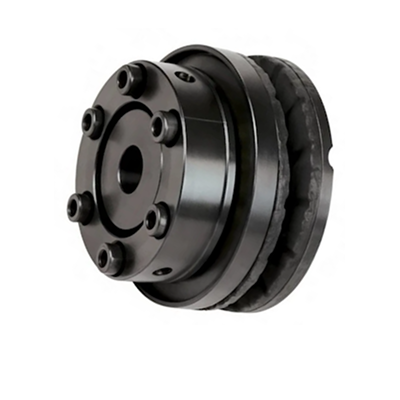

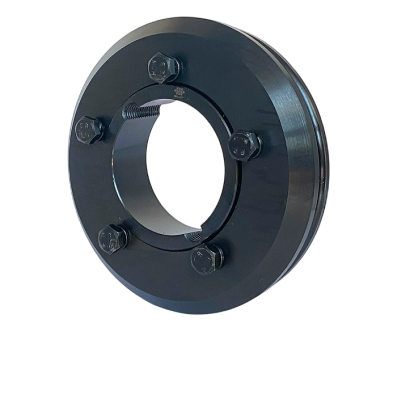

Торообразные муфты (тип FLEX)

Упругий элемент в виде тора (бублика) из армированной резины обеспечивает одновременную компенсацию всех видов несоосности и великолепное гашение вибраций. Муфты этого типа не требуют смазки, просты в обслуживании — изношенный тор меняется без демонтажа полумуфт с валов.

Идеальны для приводов насосов, вентиляторов, компрессоров - там, где вибрации от двигателя не должны передаваться на рабочую машину и наоборот.

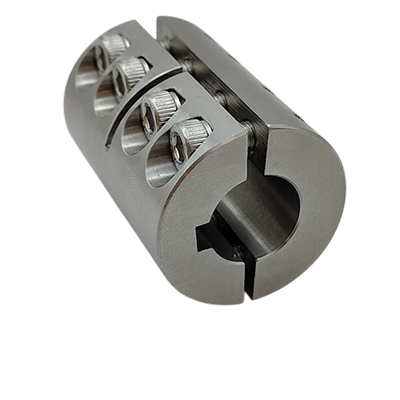

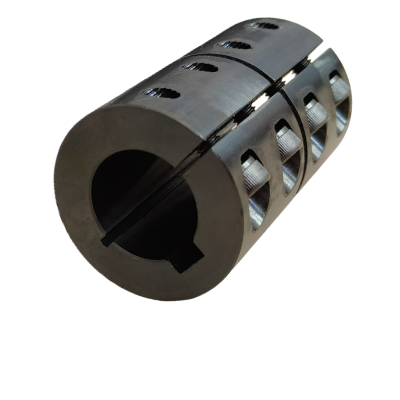

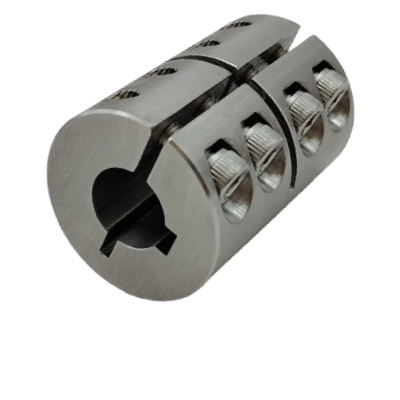

Жёсткие зажимные муфты

Применяются только при точной соосности валов, например, для соединения выходного вала редуктора с длинным приводным валом в условиях отличной базировки. Не компенсируют несоосность, зато не вносят люфт и обеспечивают максимально жёсткую кинематическую связь. Используются в системах точного позиционирования.

Безлюфтовые муфты

Специализированное решение для сервоприводов и следящих систем. Пружинящий элемент из стали (сильфон или диск) компенсирует угловую и осевую несоосность, полностью исключая угловой люфт. Обязательны в приводах осей ЧПУ-станков, где люфт в муфте напрямую влияет на точность обработки.

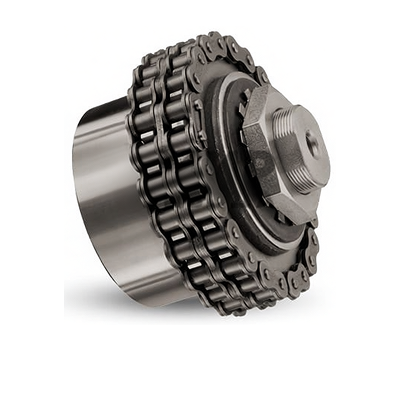

Предохранительные муфты (ограничители крутящего момента)

Отдельный класс - муфты, которые при превышении установленного момента размыкают привод, защищая дорогостоящие компоненты. После срабатывания автоматически восстанавливают зацепление (или требуют ручного сброса зависит от конструкции).

Применяются там, где возможно заклинивание рабочего органа: в конвейерах, мешалках, шнековых подачах. Цена срабатывания - несколько секунд простоя; цена отсутствия такой муфты - сломанный редуктор или вал.

Расчёт: по какому моменту выбирать?

Муфту выбирают по расчётному моменту, который всегда больше номинального:

М_расч = М_ном × Кн × Кр

где Кн — коэффициент нагрузки (1,25 для равномерной, 1,5–2,5 для ударной), Кр — коэффициент режима работы (учитывает число пусков в час, реверсирование).

Номинальный момент муфты должен превышать расчётный. Не выбирайте муфту «впритык» — это приведёт к ускоренному износу упругого элемента.

Помимо момента, проверьте: максимальную скорость вращения (каждый типоразмер имеет ограничение по об/мин), допустимые значения несоосности (сравните с реальными погрешностями монтажа) и посадочный диаметр (должен соответствовать диаметрам ваших валов).

Типичные ошибки при монтаже муфт

Ошибка 1: игнорирование выверки соосности. Даже муфта с допуском на радиальное смещение 0,3 мм будет работать долго только если фактическое смещение не превышает половины допустимого. Используйте индикатор или лазерный центратор.

Ошибка 2: затяжка болтов полумуфт без проверки посадки. Полумуфта должна сидеть на валу без люфта и перекоса. Проверьте осевое биение после установки.

Ошибка 3: неправильный зазор между полумуфтами. Для муфт с упругим элементом зазор между торцами полумуфт строго регламентирован в документации. Слишком малый зазор - упругий элемент работает в сжатии, быстро разрушается.

Ошибка 4: использование муфты меньшего типоразмера «потому что подходит по диаметру». Диаметр вала — не единственный критерий. Две муфты разных серий могут иметь одинаковые диаметры отверстий, но отличаться по передаваемому моменту в разы.

Признаки того, что муфту пора менять

Повышенная вибрация привода при нормальных подшипниках, стук при пуске и остановке, видимые трещины или крошение упругого элемента, потёртости на зубьях полумуфт - всё это сигналы о том, что муфта исчерпала ресурс. Своевременная замена упругого элемента (он является расходным) обходится в разы дешевле, чем восстановление вала или редуктора после разрушения муфты.
