Преднатяг в линейных направляющих: выбираем между ZO, ZA и ZB

При выборе комплектующих для станков с ЧПУ, 3D-принтеров или промышленных роботов инженеры часто сталкиваются с загадочной маркировкой на каретках линейных направляющих: ZO, ZA, ZB. Производители, включая EMT, обязательно указывают этот параметр, но далеко не все понимают, что он означает и почему от него зависит не только точность работы, но и конечная стоимость оборудования.

В этой статье простыми словами объясним, что такое преднатяг, зачем он нужен и как не ошибиться с выбором класса направляющих.

Что такое преднатяг?

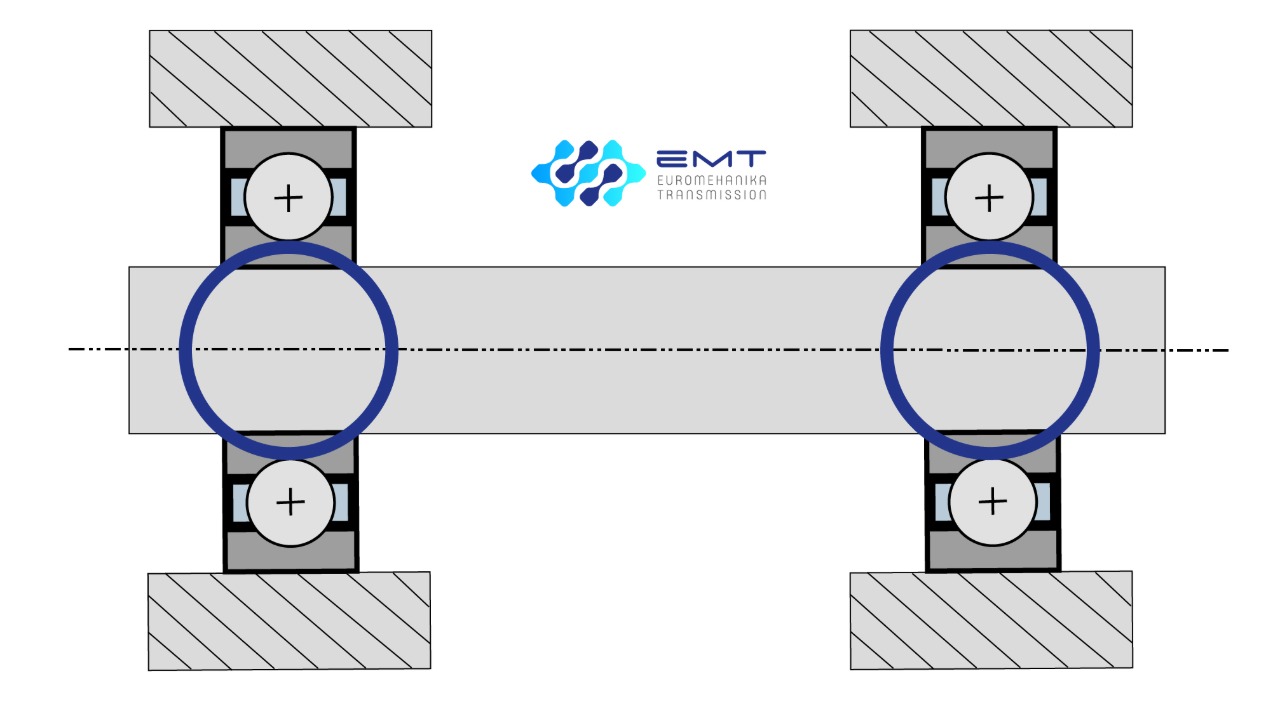

Представьте себе обычный подшипник: между шариками и дорожками качения всегда есть микроскопический зазор. Он необходим для свободного вращения, но он же является источником люфта. В линейных направляющих используется та же логика.

Преднатяг (preload) — это искусственно созданное усилие, которое выбирает внутренние зазоры между телами качения (шариками или роликами) и направляющей. Простыми словами, каретку немного «сжимают», прижимая шарики к рельсе с заданным усилием. Это делается еще на заводе с помощью подбора шариков чуть большего диаметра или специальной геометрии дорожек качения.

Зачем нужен преднатяг?

В прецизионном оборудовании зазоры — главный враг. Преднатяг решает три ключевые задачи:

1.    Устраняет люфты. В направляющей с преднатягом отсутствует «мертвый ход» при смене направления движения. Для фрезерного станка это значит, что инструмент не «просядет» и не испортит деталь.

2.    Повышает жесткость. Узел «каретка-рельса» становится практически монолитным. Под нагрузкой такая направляющая прогибается значительно меньше, что критически важно для тяжелых режимов резания.

3.    Улучшает динамику и точность. Станок точнее отрабатывает траекторию, быстрее реагирует на сигналы и обеспечивает высокое качество обработки.

Три уровня преднатяга: ZO, ZA, ZB

В каталогах EMT используется международная классификация, которая делит направляющие по степени преднатяга.

🟢 ZO (Zero Preload) - Нулевой или легкий преднатяг (0–0,02C)
Это минимальный уровень. Зазор близок к нулю, но микро-люфты могут сохраняться.

• Для чего: Механизмы с низкими требованиями к точности, где важна легкость хода.
• Где применяется: 3D-принтеры, легкие манипуляторы, сварочные аппараты, машины для резки проволоки.
• Плюсы: Минимальное трение, низкое тепловыделение, долгий срок службы.
• Минусы: Невысокая жесткость.

🟡 ZA (Light Preload) - Легкий преднатяг (0,05–0,07C)
Самый популярный и универсальный класс. Идеальный баланс жесткости, точности и ресурса.

• Для чего: Большинство металлообрабатывающих станков и промышленного оборудования среднего класса.
• Где применяется: Фрезерные и токарные станки с ЧПУ, сверлильные станки, промышленные роботы, деревообработка.
• Плюсы: Высокая точность, отсутствие люфтов, хорошая жесткость.
• Минусы: Трение выше, чем у ZO, требуется более мощный привод.

🔴 ZB (Medium Preload) - Средний преднатяг (0,12–0,14C)
Максимальный уровень для самых ответственных узлов. Направляющая работает как единое целое с рельсой.

• Для чего: Тяжелые режимы резания, вибрационные и ударные нагрузки.
• Где применяется: Тяжелые обрабатывающие центры, шлифовальные станки, портальные станки с мощным шпинделем.
• Плюсы: Максимальная жесткость, отличное гашение вибраций, идеальна для прецизионной обработки.
• Минусы: Самое высокое трение, риск перегрева на высоких скоростях, меньший ресурс.

Как преднатяг влияет на трение и нагрев?

Чем выше преднатяг, тем сильнее трение, а значит и нагрев.

• ZO: Движение легкое, нагрев минимален.
• ZA: Трение ощутимо выше. На высоких скоростях (более 60 м/мин) требуется учитывать тепловое расширение.
• ZB: Трение максимально. Такие направляющие оптимальны для низких скоростей с высокими нагрузками. Перегрев на высокой скорости неизбежен.

Как выбрать правильный преднатяг?

1.    Оцените нагрузку. Если есть знакопеременные нагрузки (движение вперед-назад под нагрузкой) - выбирайте минимум ZA. Если нагрузка статична (вес стола) - подойдет ZO.

2.    Определите требования к точности. Для высокоточной обработки (фрезеровка металла, шлифовка) нужны ZA или ZB. Для позиционирования (3D-печать, транспортировка) достаточно ZO.

3.    Учтите скорость. На высоких скоростях лучше ZO или ZA. На низких, но с высокими нагрузками — ZA или ZB.

4.    Проверьте наличие вибраций. Если оборудование работает в условиях вибрации, преднатяг обязателен. Лучше всего с этим справится ZB.

Краткая таблица выбора

Заключение

Преднатяг - это не просто техническая характеристика, а фундаментальный параметр, определяющий поведение вашего станка. Правильный выбор между ZO, ZA и ZB позволяет найти идеальный баланс точности, жесткости и ресурса оборудования.

В каталоге «Евромеханика» представлены линейные направляющие и каретки всех трех классов преднатяга. Наши специалисты всегда готовы помочь с подбором оптимального решения для вашей задачи.
