Трехрядные приводные роликовые цепи

Роликовые цепи – наиболее распространенный вид приводной цепи. В состав конструкции входят внутренние и внешние звенья, что делает цепь более упругой и позволяет ей выдерживать значительные нагрузки.

Специфика устройства в том, что при уменьшении силы трения замедляется износ механизмов, повышается КПД.

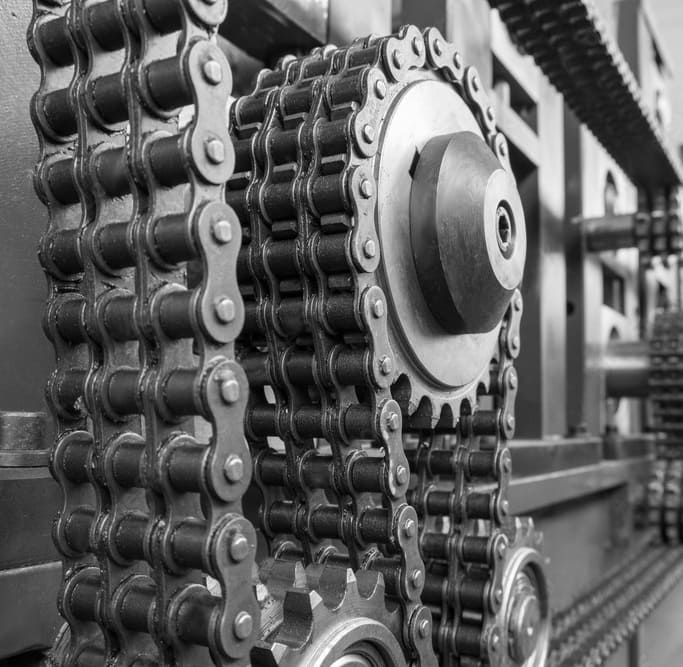

Трехрядные цепи

Звено цепи составляют пластины из металла, валики, втулки, подвижные ролики. Звенья соединяются в ряд при помощи переходных и соединительных звеньев. Ролики перемещаются по зубьям звездочки, тем самым обеспечивая движение.

Особенность трехрядных цепей в том, что они используются в случаях значительных нагрузок и даже перегрузок (часто в горнодобывающей промышленности и строительной отрасли).

Преимущества

Цепи этого вида обладают множеством преимуществ:

• высокий уровень прочности;
• небольшой вес;
• возможность использовать в условиях длительных механических нагрузок;
• стабильная работа даже при больших перегрузках;
• минимизация износа;
• область использования широка: трехрядные цепи используются в автомобильных подъемниках, погрузчиках, экскаваторах, конвейерных установках.

Маркировка по европейскому стандарту (ISO(DIN))

Европейский стандарт маркировки включает в себя 3 группы значений:

• Шаг приводной цепи, который измеряется в 1/16 дюйма и обозначается двумя цифрами (06, 12 и т.п.).
• Стандарт А (DIN 8188) или B (DIN 8187).
• Число рядов.

Кроме этого, в стандарт входят требования к технике безопасности в ходе использования цепей и их максимальной нагрузке. Европейский стандарт считается самым проработанным.

Маркировка по американскому стандарту (ANSI)

Американский стандарт включает в себя 3 группы значений:

• Шаг приводной цепи, который измеряется в 1/8 дюйма и обозначается двузначным числом.
• Тип приводной цепи (роликовые маркируются знаком «0»).
• Число рядов.

На что обратить внимание при выборе?

Выбор цепи следует производить, обращая внимание на все ее особенности. Не всегда цепи, произведенные в соответствии с различными стандартами, могут быть взаимозаменяемыми. У таких цепей может быть одинаковый шаг, но они при этом будут различаться по диаметру или ширине звеньев. В этом случае цепь не совместится со звездочкой.

Также нужно учитывать величину шага звена – это участок цепи, состоящий из трех заклепок. Имеет значение ширина цепи (расстояние между наиболее удаленными точками), длина цепи (количество звеньев).

Большинство современных устройств совмещается с цепями, у которых четное число соединений и отсутствуют переходные звенья. Это делает модель максимально надежной.

Также имеет значение среда, в которой будет функционировать устройство: если она будет достаточно агрессивной либо предполагаются повышенные нагрузки, то следует остановить выбор на цепи, изготовленной из металла повышенной прочности либо нержавеющей стали.
