Коническая пара прямозубая, тип В, i=1:2, M=4,5, Z=15/30, EMT

Артикул: C45B300

Коническая пара прямозубая, тип В, i=1:2, M=4,5, Z=15/30, EMT

Подробнее

9 817 руб./шт

Есть в наличии

- +

В корзину

Купить в 1 клик

Цена действительна при наличии товара на складе.

Ответим на все интересующие вопросы и подберём оптимальный вариант info@euromehanika.ru

Описание

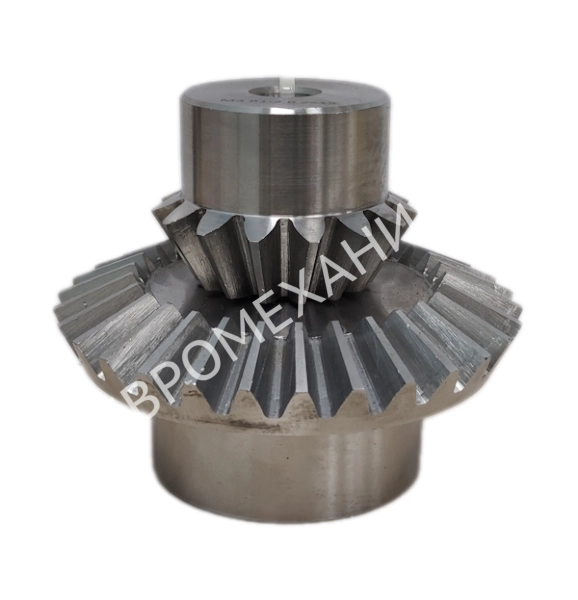

Коническая пара прямозубая, тип В, i=1:2, М=4,5, Z=15/30, под брендом "ЕМТ", является механизмом, состоящий из скрепленных колес с зубьями. Предназначены для передачи крутящего момента под углом 90 град. Имеют угол наклона зубьев 20 градусов и необходимы, когда пересекаются приводные валы и требуется передать вращательное движение.

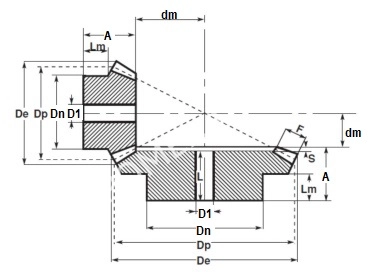

Характеристики

Модуль, М	4,5
Передаточное отношение	1:2
Количество зубьев,шт	15; 30
L, мм	54,3
De, мм	78,3; 137,6
Dp, мм	67,5; 135,0
A, мм	51,4; 60,3
F, мм	26,0; 26,0
Dn, мм	60,3; 80,3
D1, мм	20; 30
dm, мм	42,6; 20,7
Lm, мм	24,7; 35,0
Материал	Сталь C45
Производитель	EMT
Вес, кг	3,92
