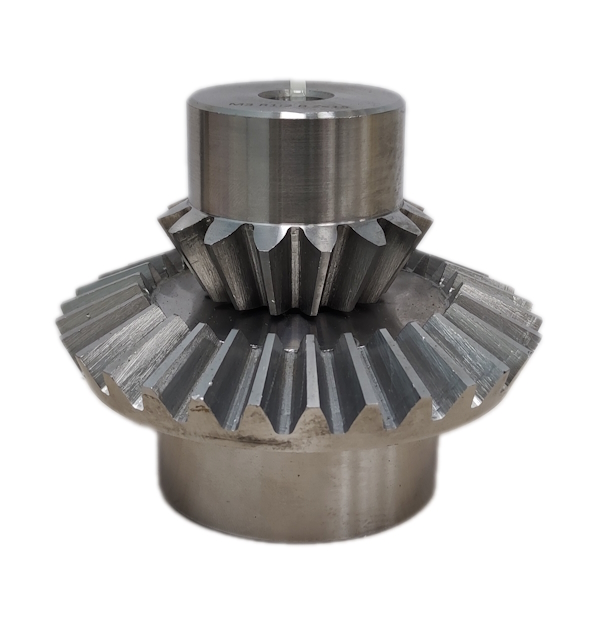

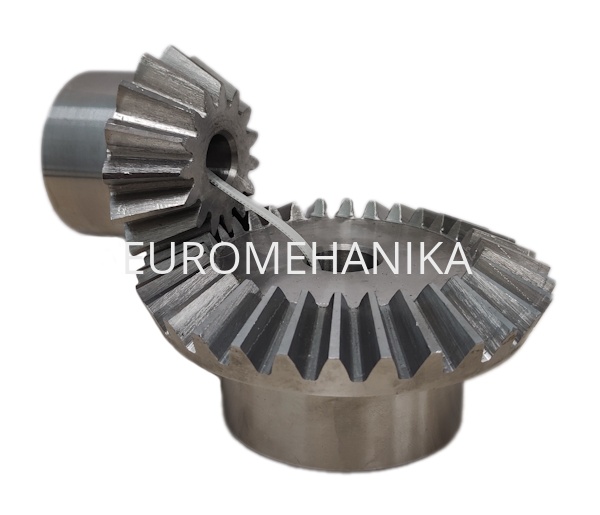

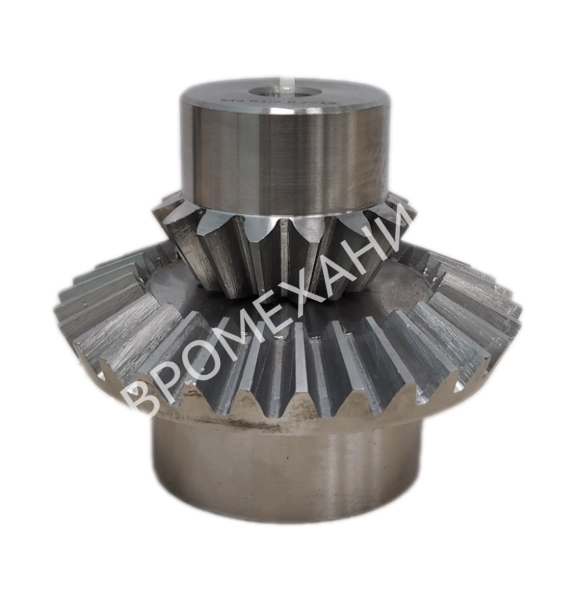

Коническая пара прямозубая, тип В, i=1:2, М=5, Z=15/30, EMT

Артикул: C32B300

Коническая пара прямозубая, тип В, i=1:2, М=5, Z=15/30, EMT

Подробнее

12 761 руб./шт

Есть в наличии

- +

В корзину

Купить в 1 клик

Цена действительна при наличии товара на складе.

Ответим на все интересующие вопросы и подберём оптимальный вариант info@euromehanika.ru

Описание

Коническая пара прямозубая, тип В, i=1:2, М=5, Z=15/30, под брендом "ЕМТ", является механизмом, состоящий из скрепленных колес с зубьями. Предназначены для передачи крутящего момента под углом 90 град. Имеют угол наклона зубьев 20 градусов и необходимы, когда пересекаются приводные валы и требуется передать вращательное движение.

Характеристики

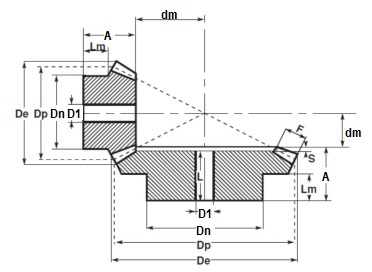

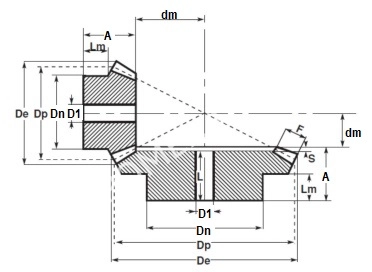

Модуль, М	5
Передаточное отношение	1:2
Количество зубьев,шт	15; 30
L, мм	56
De, мм	87,0; 152,9
Dp, мм	75,0; 150,0
A, мм	57,6; 62,5
F, мм	30,0; 30,0
Жесткость при кручении, Нм/Град	60,3; 80,3
D1, мм	25; 30
dm, мм	46,4; 22,5
Lm, мм	25,3; 35,0
Материал	Сталь C45
Производитель	EMT
Вес, кг	4,79
