Кулачковые муфты с упругим элементом тип GEB под втулку тапербуш

Кулачковые муфты GEB-TL под втулку Taper Bush

Соединительные кулачковые муфты под втулку тапер буш типа GEB, являются аналогами муфт Rotex KTR.  Предназначены для соединения двух соосно расположенных валов и передачи крутящего момента. Применение втулки упрощает и ускоряет монтаж на вал со шпоночным пазом.

• Кулачковые упругие муфты компенсируют небольшие отклонения (от 3° до 5°) угловой и осевой несоосности валов, возникающая при монтаже приводного механизма.
• Передают крутящий момент от 10 Nm до 3600 Nm и способны работать на скоростях от 2800 об/мин до 14000 об/мин.

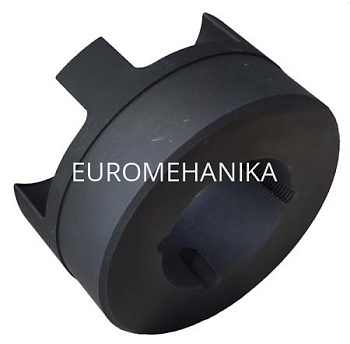

• Кулачковые соединительные муфты типа GEB-TL состоят из двух полумуфт, выполненных из серого чугуна, упругого элемента из износостойкого полиуретана твердостью 92, 94, 98 Shore A.

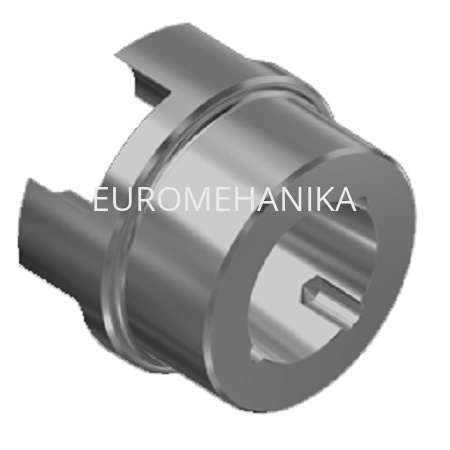

• Монтаж втулки возможен как со стороны упругого элемента (полумуфта GEB тип I), так и со стороны ступицы (полумуфта GEB тип E).

Чертеж, размеры кулачковой муфты с эластичным элементом, а так же номер необходимой втулки тапербуш представлен в карточке товара.

В таблице ниже указаны обозначения аналогичных моделей муфт с упругим элементом иных производителей:
