Рычаги натяжители CRESA

Рычаги натяжители Tecnidea Cidue CRESA

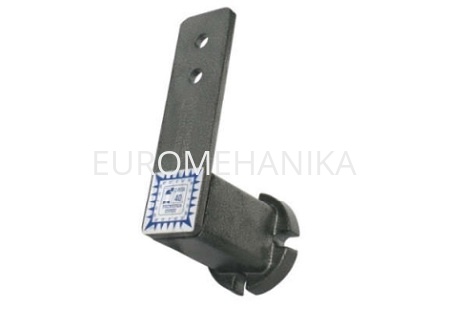

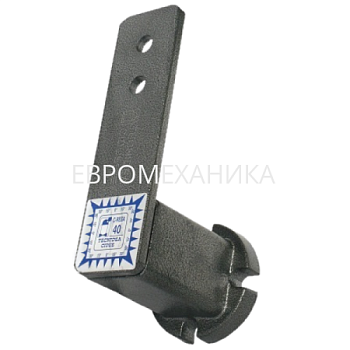

Рычаги натяжители (натяжители для цепей) применяются для компенсации провисания цепей и ремней в приводах. Состоят из корпуса, в котором находится резиновый торсион, монтажной пластины и рычага с отверстиями, на который устанавливаются элементы натяжения, используемые как точки опоры (ролики, шкивы, звездочки, полиэтиленовые блоки и ролики).

Рычаги натяжители для цепей представлены размерным рядом от RE 10 до RE 70.
Максимальный угол отклонения 30 °.
Температура эксплуатации от  – 40° C to + 80° C.
Материал исполнения корпуса : сталь, чугун, нержавеющая сталь, пластик.

Руководство по монтажу

Рис. 1 Метка S, расположенная на натяжителе, помогает идентифицировать угол предварительного нагружения.
           Отверстие N используется для крепления корпуса, чтобы создать более прочную фиксацию самого элемента


Рис. 2 Чтобы предварительно нагрузить натяжитель, нужно  ослабить винт V и вращать гаечный ключ на корпусе, пока не будет задан желаемый угол. После зафиксируйте V-образный винт с крутящим моментом Mt.



Рис. 3 Когда вам нужно установить натяжной элемент снаружи, плечо A должно быть уменьшено , а сила нагружения Q должна быть на 50% ниже, чем указано в таблице.

Таблица подбора комплектующих к натяжителям

Примеры использования
