Звездочка 12B-1, шаг 19,05x11,68 мм (3/4 х 7/16), Z=23 из нержавеющей стали со ступицей
Описание
Звездочка является одним из элементов цепной передачи и служит для передачи вращения между паралельными валами,расположенными друг от друга на расстоянии.Изготавливаются из конструкционных марок сталей.Характеристики
Тип цепи
|
12B-1 |
Шаг цепи
|
19,05x11,68 мм (3/4 х 7/16) |
Количество рядов зубьев
|
Однорядная |
Число зубьев,шт
|
23 |
Посадка на вал
|
Под расточку |

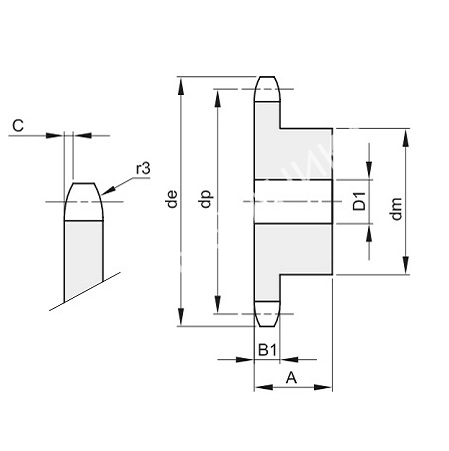

Делительный диаметр, dp, мм
|
139.90 |
Наружный диаметр, de, мм
|
148.10 |
Диаметр ступицы, dm, мм
|
90 |
Диаметр отверстия,D1,мм
|
20 |
Размер ролика цепи, мм
|
12.07 |
Ширина зуба, B1, мм
|
11.1 |
Ширина звездочки, A,мм
|
40 |
С,мм
|
2 |
r3,мм
|
19 |
C, мм
|
2 |
Закалка зуба
|
Нет |
Материал
|
Нержавеющая сталь AISI 304 L |
Производитель
|
BEA INGRANAGGI |
Вес, кг
|
2.56 |
