Звездочка 10В-3, шаг 15,875х9,65 мм (5/8 х 3/8), Z=30 под втулку тапербуш 2517
Описание
Звездочка для приводных цепей стандарта DIN 8187 - ISO 606 (BS). Звездочка является одним из элементов цепной передачи и служит для передачи вращения между паралельными валами,расположенными друг от друга на расстоянии.Изготавливаются из конструкционных марок сталей.Характеристики
Тип цепи
|
10В-3 |
Шаг цепи
|
15,875х9,65 мм (5/8 х 3/8 |
Количество рядов зубьев
|
Трехрядная |
Число зубьев,шт
|
30 |
Посадка на вал
|
Под втулку тапербуш |
Делительный диаметр, dp, мм
|
151.87 |
Наружный диаметр, de, мм
|
158.8 |
Диаметр ступицы, dm, мм
|
120 |
Размер ролика цепи, мм
|
10.16 |
Ширина зуба, b1, мм
|
9 |
Ширина звездочки, A,мм
|
44 |
С,мм
|
1.6 |
r3,мм
|
16 |
Ширина зуба, B3, мм
|
42.1 |
Втулка
|
2517 |

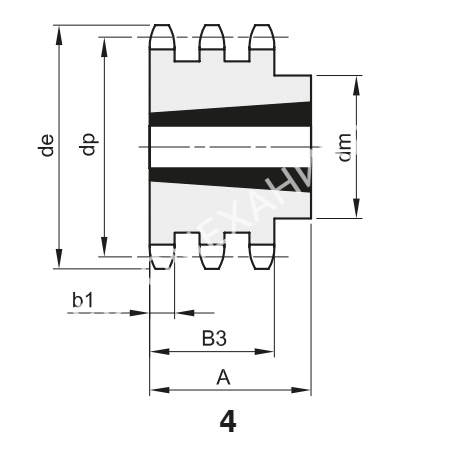

Чертеж
|
4 |
C, мм
|
1.6 |
Закалка зуба
|
Нет |
Материал
|
Сталь C45 |
Производитель
|
BEA INGRANAGGI |
Вес, кг
|
3.54 |
