Изготовление зубчатой рейки модуль М8: разделение на секции без потери точности зацепления

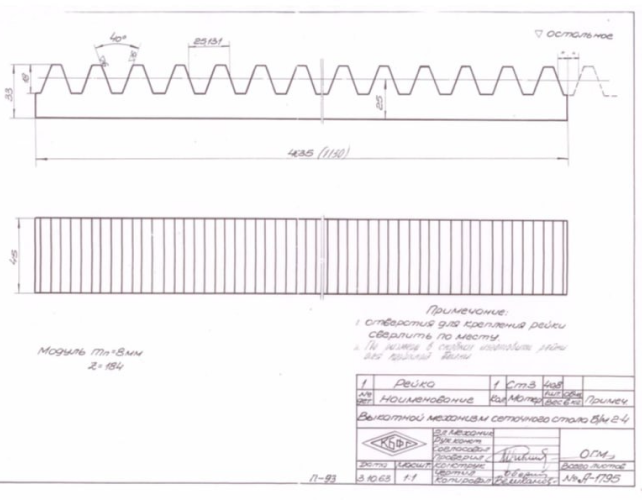

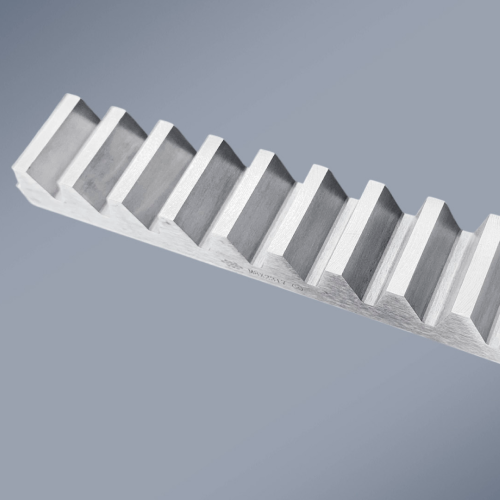

Исходные параметры заказа

• Типоразмер: модуль М8, геометрия профиля 45×33 мм

• Итоговая длина изделия в сборе: 4635 мм

• Материал: конструкционная углеродистая сталь С45 (EMT) — оптимальное сочетание прочности сердцевины и способности воспринимать поверхностную термообработку под нагрузку зубчатого зацепления

Почему рейку нельзя было изготовить одним куском

Заказчику требовался протяжённый линейный привод для перемещения тяжёлого узла оборудования. Стандартные прокатные и калиброванные заготовки такой длины либо не производятся, либо резко теряют в геометрической стабильности при механической обработке — на длине свыше 4 метров неизбежен накопленный увод по прямолинейности и шагу зуба. Поэтому единственное технологически оправданное решение — разделить рейку на две секции по 2317,5 мм и обеспечить их стыковку в единый контур без разрыва зацепления.

Ключевая сложность: бесшовный стык по шагу зуба

Это не просто механическое соединение двух отрезков металла — это продолжение зубчатого профиля через плоскость стыка. Требования:

• Шаг зуба на стыке должен совпадать с шагом внутри каждой секции без накопленной погрешности — любое отклонение здесь эквивалентно локальному дефекту зуба.

• Несоблюдение допуска в этой зоне приводит к:

• повышенному износу шестерни привода именно в точке прохождения стыка (циклическая ударная нагрузка при каждом проходе);

• рывкам и вибрации оборудования при работе на высоких скоростях подачи;

• ускоренной усталости зуба самой рейки в зоне стыка.

Поэтому обработка обеих секций велась не как двух независимых деталей, а как единого технологического цикла с контролем взаимного положения профиля.



Как решалась задача на производстве

1. Синхронная нарезка зуба. Обе секции обрабатывались с привязкой к единой системе координат, чтобы шаг на конце первой секции и шаг в начале второй совпадали без смещения фазы зуба.

2. Минимизация допусков по шагу и профилю. Контроль велся по параметрам, критичным именно для зоны стыка — накопленная погрешность шага, отклонение направления зуба, перпендикулярность торцевых плоскостей.

3. Контроль стыковки в сборе. Перед отгрузкой секции собирались в единый контур и проверялись «на просвет» и по ходу зубчатого венца — фактическая имитация работы под шестерней.

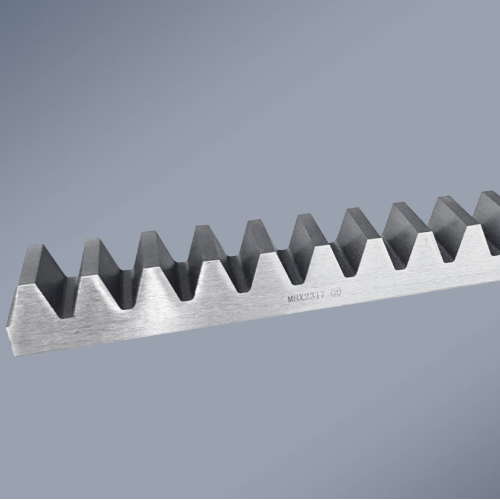

Маркировка для безошибочного монтажа

Поскольку сборка финального контура проходит уже на площадке заказчика, ошибка при монтаже (перепутанные секции или разворот стыка) сведёт на нет всю точность, заложенную на производстве. Поэтому мы нанесли попарную маркировку стыкующихся торцов: секция 1 состыковывается строго с секцией 2, секция 3 — с секцией 4, и так далее.

Это исключает:

• монтаж «не той» парой секций;

• разворот секции на 180° при установке;

• потерю времени на подгонку по месту.

Итог

Заказчик получил протяжённый привод модуль М8 длиной 4635 мм в виде двух секций, которые собираются в единый контур без разрыва зубчатого зацепления — с сохранением плавности хода и ресурса шестерни на всей длине хода оборудования.
