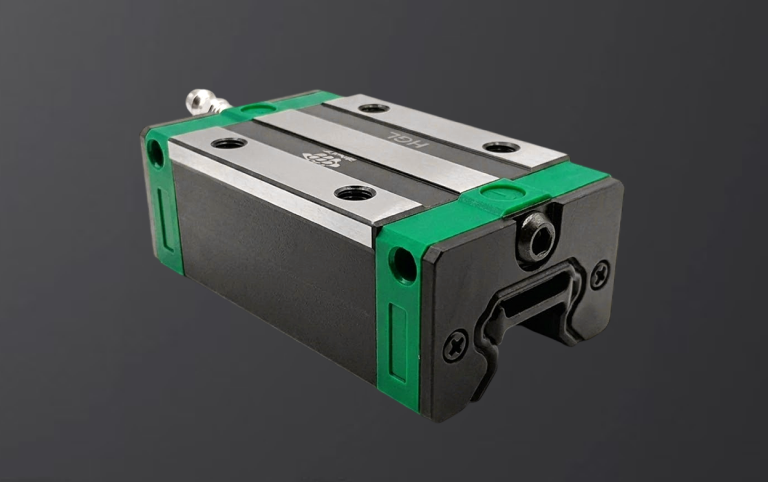

Каретка вышла из строя, а маркировку не разобрать: как подобрать аналог по размерам
Одна из самых частых ситуаций в обращениях по линейным системам: каретка сломалась, а прочитать маркировку невозможно — она стёрлась от времени и загрязнений, или деталь встроена в узел так, что бренд и типоразмер физически не видны без демонтажа всей конструкции. В таких случаях каталожный номер не требуется — достаточно снять правильный набор размеров.
Какие размеры нужны
Для подбора аналога по факту нужны: ширина и высота самой каретки, посадочные размеры под крепёжные отверстия (расстояние между отверстиями и их диаметр), а также ширина и высота профиля рельса, по которому движется каретка. Если есть доступ к паспорту оборудования — полезно указать класс точности линейной системы, поскольку он влияет на подбор совместимого аналога, особенно для узлов позиционирования.
Как правильно замерить
Дополнительно к цифрам стоит сделать фото каретки с нескольких ракурсов - это помогает подтвердить тип конструкции (шариковая или роликовая, одинарная или сдвоенная). Если есть возможность, приложите фото рельса рядом с линейкой или штангенциркулем для масштаба - это исключает ошибки при удалённом определении размеров.
Как происходит подбор
По присланным размерам мы определяем типоразмер каретки и рельса из существующих серий (стандартные профильные направляющие имеют унифицированный ряд типоразмеров), подбираем аналог, совместимый по посадочным размерам и классу точности, либо, если подходящего аналога на рынке нет, изготавливаем каретку по факту снятых размеров и чертежу.
Кейс
Клиент прислал фото сломанной каретки без единой читаемой маркировки - оборудование эксплуатировалось больше семи лет, документация на узел не сохранилась. Вместо поиска по каталожному номеру, которого фактически не было, запросили замеры: ширину и высоту каретки, расстояние между крепёжными отверстиями и ширину профиля рельса. По этим данным определили, что каретка соответствует стандартному профилю определённого типоразмера, и подобрали аналог с нужным классом точности. Монтаж прошёл без каких-либо доработок посадочных мест, а новая каретка встала на штатные крепёжные отверстия.
Когда это особенно актуально
Такая ситуация типична для оборудования старше 5-7 лет: маркировка на движущихся деталях стирается от постоянного контакта со смазкой, стружкой и абразивом, а бумажная документация на узел за это время нередко теряется или относится уже к другой ревизии оборудования. В этом случае не стоит тратить время на попытки восстановить бренд и артикул, а быстрее и надёжнее подобрать деталь по фактическим размерам.
Присылайте фото и замеры сломанной каретки и рельса. По этим данным подберём точный аналог или изготовим каретку под ваш узел, если оригинала уже нет в производстве.
