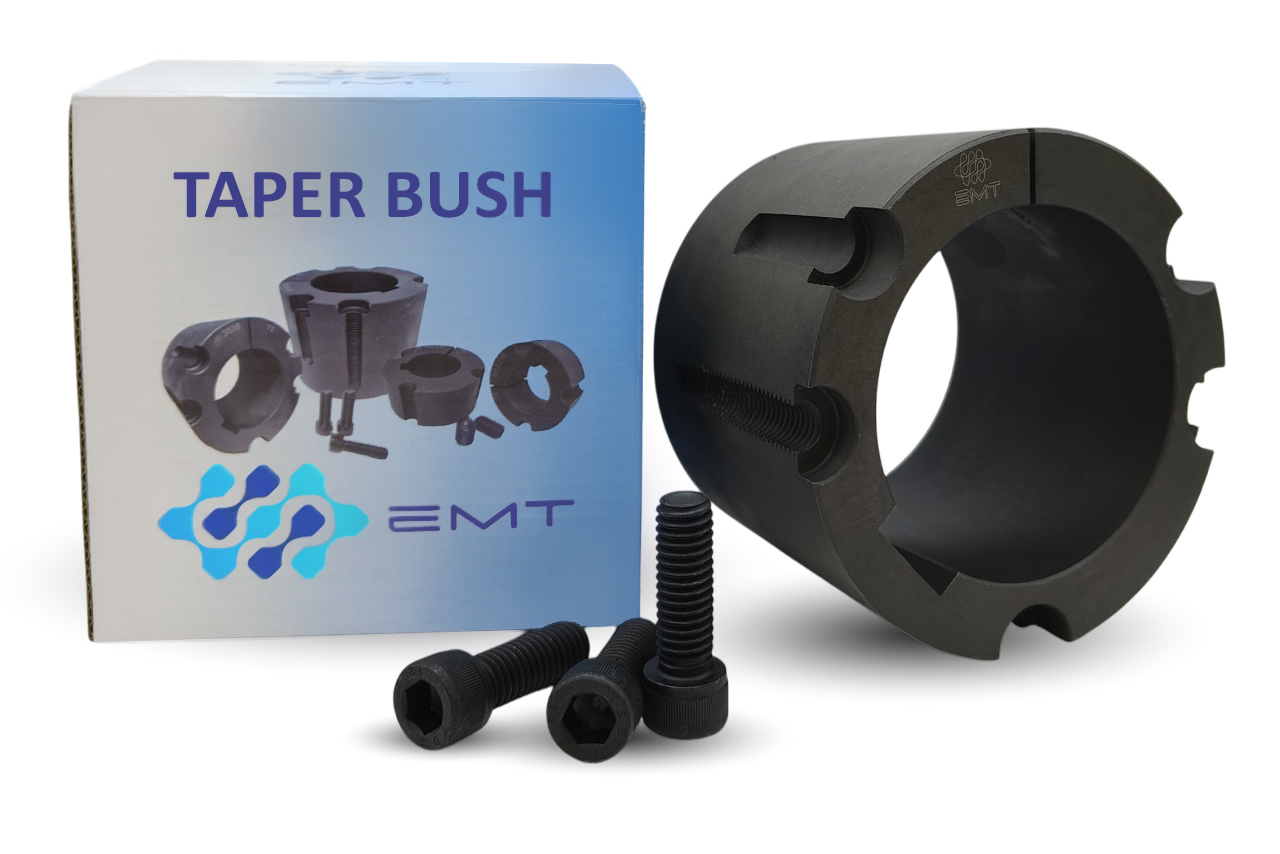

Конические втулки тапербуш: универсальное решение для крепления шкивов и звездочек

Традиционное шпоночное соединение - привычный, но далеко не единственный способ закрепить шкив или звездочку на валу. В современной приводной технике всё чаще используется более совершенное решение - конические зажимные втулки, известные как тапербуш.

В этой статье разберем, как устроена эта система, почему она стала мировым стандартом и как правильно выполнить монтаж, чтобы соединение служило годами.

Что такое тапербуш и как он работает?

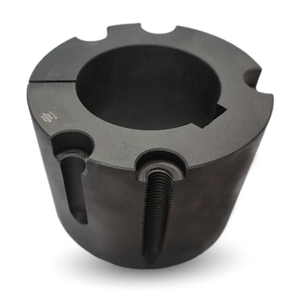

Представьте втулку с конической наружной поверхностью, разрезанную вдоль. Она вставляется в ответное коническое отверстие шкива или звездочки. При затягивании специальных винтов втулка сжимается и равномерно обжимает вал. Это и есть принцип работы системы.

Конструкция включает несколько ключевых элементов:

• Коническая поверхность - обеспечивает плотное и соосное соединение со ступицей.

• Продольный разрез - позволяет втулке деформироваться при затяжке, создавая усилие обжатия.

• Шпоночный паз - дает дополнительную защиту от проворачивания при высоких нагрузках.

• Система отверстий - монтажные служат для установочных винтов, а резьбовые демонтажные - для снятия узла.

Пять главных преимуществ системы Taper Lock

Инженеры по всему миру выбирают тапербуш не случайно. Вот главные причины:

1. Универсальность. Один и тот же шкив можно установить на валы разного диаметра - достаточно подобрать втулку с нужным посадочным отверстием. Это кардинально упрощает складскую логистику.

2. Простота монтажа. Никаких гидравлических прессов или нагрева деталей. Всё, что нужно - обычный шестигранный ключ. Весь процесс занимает считанные минуты.

3. Идеальная центровка. Благодаря конусному соединению шкив автоматически центрируется на валу в момент затяжки. Минимум биения и вибраций продлевает срок службы ремней, подшипников и всего привода.

4. Надежность. Сила трения, создаваемая коническим соединением, огромна. В паре со шпонкой это обеспечивает передачу высоких крутящих моментов без малейшего проскальзывания.

5. Многократное использование. Втулки и шкивы можно демонтировать и использовать снова без потери свойств, если не повреждать рабочие поверхности.

Как подобрать нужную втулку?

Подбор втулки несложен, но требует внимания. Вам понадобятся две величины: типоразмер втулки и диаметр вала.

Типоразмер - это четырехзначное число (например, 1008, 1610, 2012, 3020), которое указывает на наружный диаметр и длину втулки. Этот номер всегда выбит на самой втулке и указан в документации на шкив или звездочку. Если на шкиве написано "TB 1610", значит, вам нужна втулка типоразмера 1610.

Затем определите фактический диаметр вала. Именно под него выбирается посадочное отверстие втулки. Маркировка выглядит так: 2012-30, где цифра после тире - диаметр вала в миллиметрах. Втулки выпускаются как под метрические, так и под дюймовые валы.

Для популярных размеров действуют определенные диапазоны отверстий и моменты затяжки (например, для типоразмера 1008 - до 25 мм, момент затяжки 5,7 Нм; для 3020 - до 75 мм, момент 92 Нм). Все параметры всегда указаны в технической документации.

Как правильно монтировать и демонтировать?

Соблюдение простых правил гарантирует долгую и надежную работу привода.

Монтаж:

1. Подготовка. Очистите и обезжирьте вал, коническое отверстие в шкиве и поверхность втулки. Никакой грязи, краски или масла. Смазка здесь - злейший враг, она снижает трение, необходимое для фиксации.

2. Сборка. Вставьте втулку в шкив, совместив отверстия, и вкрутите монтажные винты от руки - просто чтобы зафиксировать положение.

3. Установка на вал. Наденьте узел на вал, при необходимости установите шпонку. Убедитесь, что между шпонкой и дном паза втулки есть небольшой зазор.

4. Затяжка. Равномерно и поочередно затягивайте винты динамометрическим ключом с требуемым усилием. В процессе втулка будет «натягиваться» на конус и обжимать вал.

5. Проверка. Через час работы под нагрузкой проверьте момент затяжки и при необходимости подтяните винты.

Демонтаж:
 Никогда не пытайтесь сбить узел с вала. Система предусматривает специальные демонтажные отверстия.

1. Полностью выкрутите монтажные винты.

2. Вкрутите один или два винта в демонтажные отверстия (они расположены на ступице и имеют резьбу).

3. Равномерно затягивайте их. Винты упрутся во втулку и вытолкнут её из конического отверстия. Как только втулка ослабнет, узел легко снимется.

Часто задаваемые вопросы

• Можно ли использовать втулку без шпонки? Да, если нагрузка невелика или на валу нет шпоночного паза. Фиксация будет обеспечиваться только силой трения. Но для ответственных узлов шпонка обязательна.

• Что будет, если смазать конус? Грубая ошибка. Смазка снизит трение, и нужного усилия обжатия не получится. Узел будет болтаться и быстро выйдет из строя.

• Можно ли использовать обычные винты вместо оригинальных? Нет. Винты для тапербуш сделаны из высокопрочной стали и рассчитаны на точный момент затяжки. Обычный крепеж сорвет резьбу или оборвется.
