Крепление без люфта: как правильно установить втулку Taper Bush
Переходные конические втулки Taper Bush (Второе название втулки Taper Lock) - это золотой стандарт надежного и точного соединения шкивов, звездочек и муфт с валом, изготовленные из материала чугун и сталь.
Каждая втулка тапербуш поставляется с различными размерами отверстий, как в метрической размерности, так и в дюймовой.
Их эффективность на 100% зависит от правильности установки.
В этом руководстве мы подробно разберем весь процесс на примере популярной модели Taper Bush 1610 и звездочки.
Шаг 1: Правильный подбор комплектующих — залог успеха.
Перед началом работ важно убедиться в совместимости компонентов.

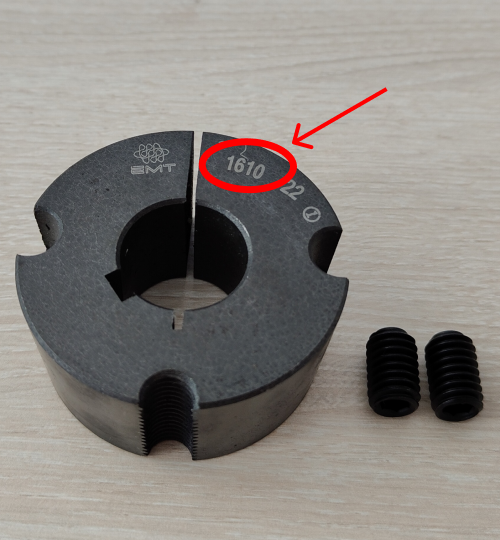

- Ищем маркировку: Проверьте номер на корпусе втулки. Для нашей модели это 1610.
Если номер стерт: Проведите замеры.

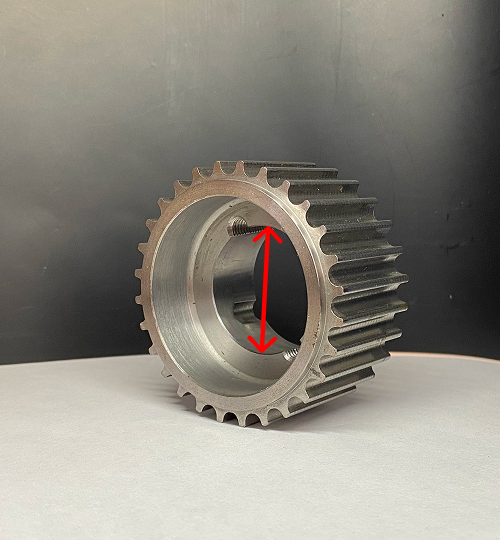

Замер A: Диаметр малого конуса изделия.

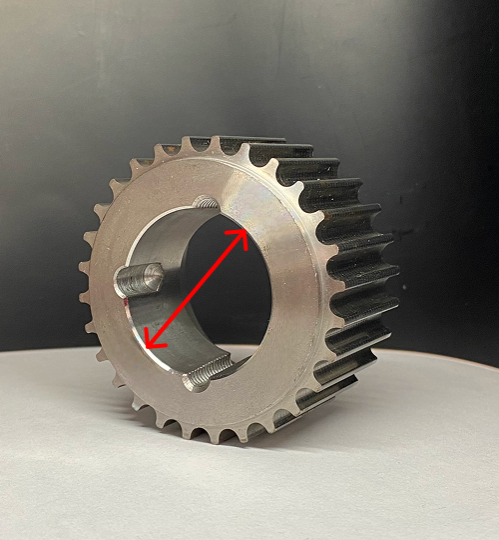

Замер B: Диаметр большого конуса изделия.
Профессиональный совет: во избежание ошибок используйте технический каталог производителя. Это исключит ситуацию, когда втулка не встанет в посадочное место шкива.

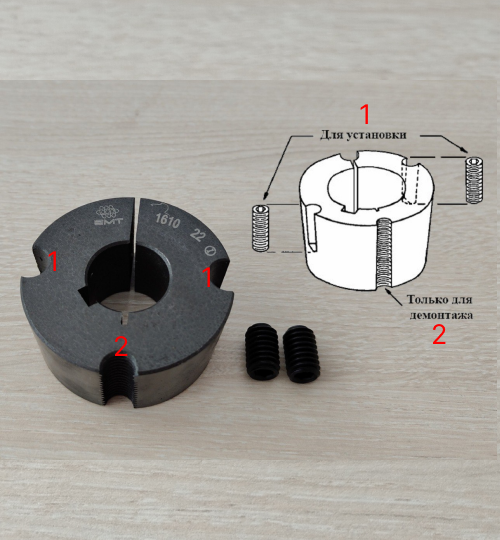

Шаг 2: Анатомия втулки Taperbush 1610.
Понимание конструкции упростит монтаж.
- Монтажные полуотверстия (2 шт.): Предназначены для установочных винтов, которые, создавая осевое усилие, сжимают втулку, обеспечивая фиксацию.
- Отверстие для демонтажа (1 шт.): Резьбовой канал, используемый только для снятия втулки. Не участвует в затяжке при монтаже!
Соответствующие отверстия должны быть и на изделии.
(У больших типоразмеров втулок тапербуш монтажных отверстий может быть 3, а демонтажных 2)
Шаг 3: Правильная установка Втулки Taper Bush.
Следуйте инструкции, чтобы избежать перекоса и проскальзывания.
Первое: Вставьте втулку в изделие, аккуратно совместив все отверстия. Втулка должна входить ровно, чтобы полуотверстия у Втулки и изделия совпадали!

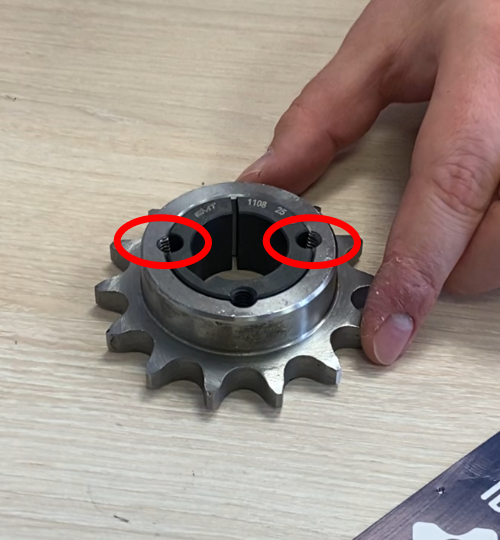

Второе: вкрутите два установочных винта в монтажные отверстия до контакта для фиксации Втулки в изделии. (Винты не являются крепежом. Винты нужны, чтобы втянуть Втулку Taper Bush по конусу в изделие, а сам крутящий момент передается плотным прилеганием конуса в конус)
Третье: тщательно очистите и обезжирьте посадочную поверхность вала.

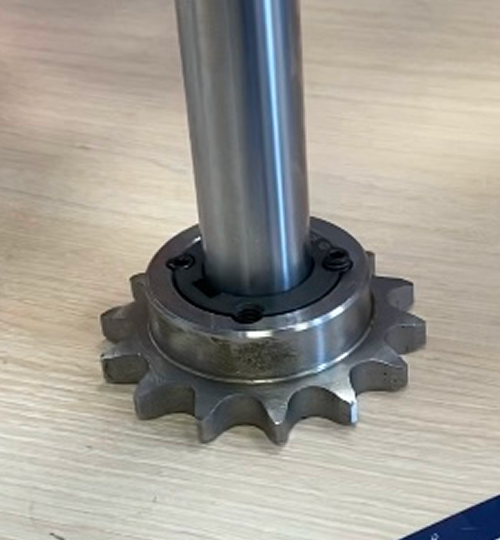

Четвертое: Вставьте вал во Втулку.

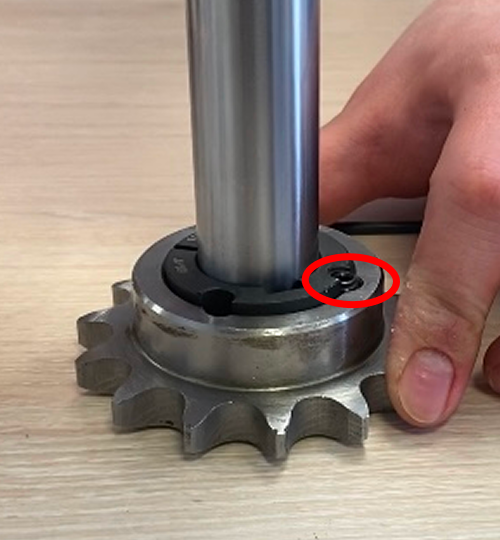

Пятое: Затяните установочные винты до упора. Это обеспечит сжатие и надежную фиксацию на валу.
Шаг 4: Быстрый и безопасный демонтаж.
Чтобы снять узел, не повредив дорогостоящие компоненты:
Первое: полностью выкрутите оба монтажных винта из отверстий.

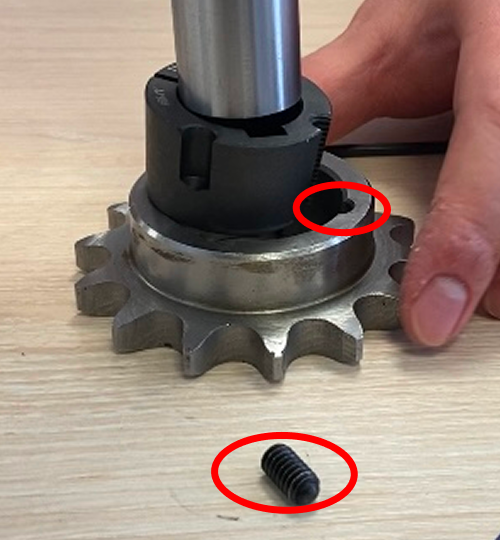

Второе: Возьмите один из винтов и вкрутите его в отверстие, предназначенное для демонтажа.
Третье: Продолжая закручивать, вы создадите давление, которое равномерно вытеснит внутренний конус втулки и ослабит посадку. После сброса натяжения узел легко снимется с вала.
Соблюдение этой простой технологии монтажа/демонтажа гарантирует долгий срок службы как самой втулки Taperbush, так и вашего оборудования.
