Почему чугунные втулки тапербуш выходят из строя и как сталь решает проблему
Почему чугунные втулки тапербуш выходят из строя и как сталь решает проблему
Что такое втулка тапербуш и зачем она нужна
Втулка тапербуш - это коническая зажимная втулка, которая используется для надёжного крепления шкивов, звёздочек, муфт и других элементов приводов на валу. Принцип работы прост и гениален: коническая поверхность втулки при затяжке болтов создаёт равномерное радиальное усилие, плотно фиксируя ступицу на валу. Это обеспечивает быстрый монтаж и демонтаж, точное центрирование и надёжную передачу крутящего момента.
Втулки тапербуш широко применяются в самых разных отраслях: пищевая и химическая промышленность, деревообработка, сельскохозяйственная техника, горнодобывающее оборудование, конвейерные системы и многое другое. Там, где есть приводной вал и необходимость надёжно зафиксировать на нём элемент передачи - там нужна втулка тапербуш.
Казалось бы, простая деталь. Но именно от её надёжности зависит бесперебойная работа всего привода. И здесь материал изготовления играет ключевую роль.
Из чего делают втулки тапербуш: чугун против стали
Исторически втулки тапербуш изготавливались преимущественно из серого чугуна. Это объяснялось несколькими факторами: чугун хорошо обрабатывается, относительно дёшев в производстве и вполне справляется с нагрузками в стандартных условиях эксплуатации. Долгое время такой подход считался вполне достаточным, и чугунные втулки исправно работали на бесчисленных предприятиях по всему миру.
Однако по мере роста нагрузок на оборудование, увеличения скоростей вращения и ужесточения условий эксплуатации стали всё чаще проявляться слабые места чугуна. И наиболее уязвимыми оказались исполнения с максимальными отверстиями для каждого типоразмера втулок - там где тела втулки остается мало.
Именно здесь, на краях, чугун начинает подводить.
Почему чугунные втулки тапербуш ломаются
Чугун - материал с хорошей прочностью на сжатие, но крайне низкой пластичностью и ударной вязкостью. Он практически не деформируется перед разрушением, то есть ломается внезапно, без предварительных видимых предупреждений.
Когда втулку тапербуш затягивают болтами, в теле втулки возникают значительные напряжения. Коническая поверхность деформируется, создавая зажимное усилие. Для стали это штатная ситуация - материал упруго деформируется и равномерно распределяет нагрузку. Для чугуна же каждая такая операция - это стресс.

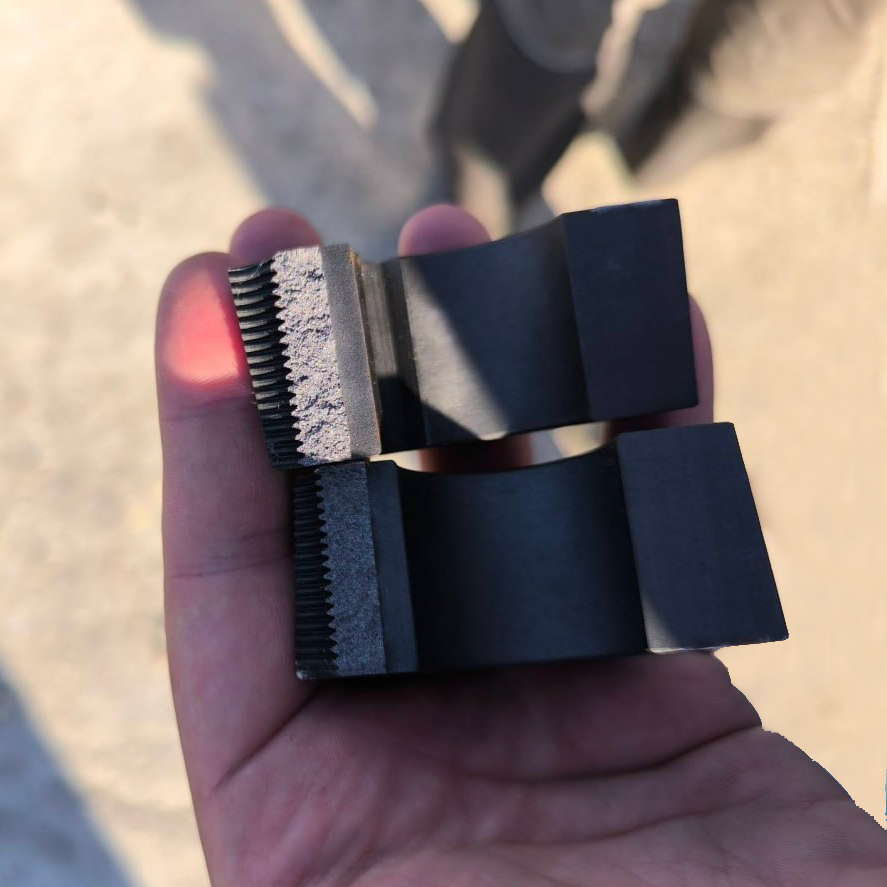

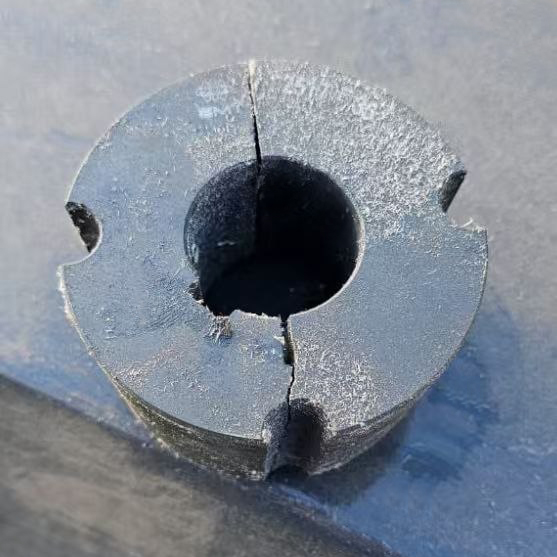

На максимальном диаметре стенки втулки истончаются, а нагрузка от болтов концентрируется в узких зонах материала. При ударных нагрузках, вибрации или термических циклах чугун разрушается в этих зонах.
К причинам разрушения чугунных втулок также относятся:
Перетяжка болтов. Многие монтажники, стремясь обеспечить надёжное крепление, затягивают болты с усилием, превышающим рекомендованный момент затяжки. Сталь выдержит - чугун треснет.
Ударные нагрузки при пуске. В момент запуска привода возникает пиковый крутящий момент, многократно превышающий рабочий. Для чугуна это может оказаться критическим.
Вибрация. Длительная работа в условиях вибрации постепенно накапливает усталостные трещины в чугуне - материале, крайне чувствительном к знакопеременным нагрузкам.
Температурные перепады. Резкое охлаждение или нагрев и чугун, не успевший равномерно изменить свои линейные размеры, получает внутренние напряжения, которые при совпадении с рабочей нагрузкой приводят к разрушению.
Повторный монтаж. Каждый цикл монтажа-демонтажа оставляет след на чугунной втулке. После нескольких переустановок риск разрушения резко возрастает.

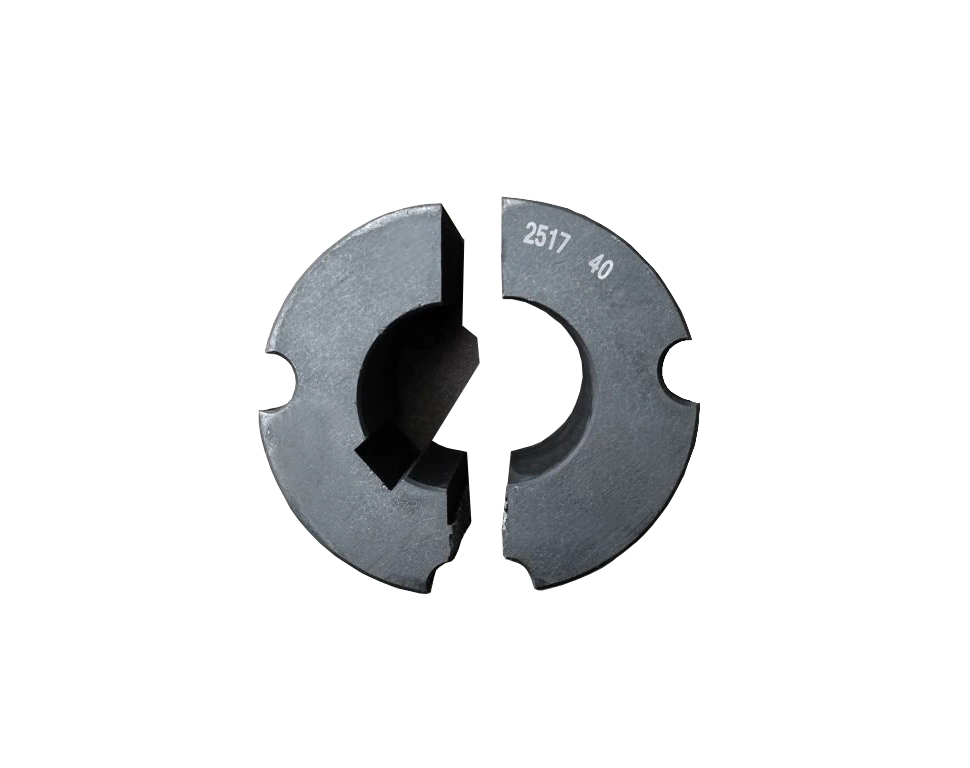

Последствия разрушения втулки тапербуш могут быть весьма серьёзными: внезапная остановка оборудования, повреждение вала, шкива или муфты, а в худшем случае - травма персонала. Незапланированный простой производства обходится значительно дороже, чем стоимость качественной стальной втулки.
.jpg)
Стальные втулки тапербуш: в чём принципиальное отличие
Сталь - принципиально иной материал по своим механическим характеристикам. Главное отличие от чугуна - пластичность. Сталь способна значительно деформироваться без разрушения, поглощая и перераспределяя напряжения по всему объёму детали.
Что это означает на практике?
При затяжке болтов стальная втулка упруго деформируется, равномерно распределяя зажимное усилие по конической поверхности. Никаких концентраторов напряжений, никаких трещин. Втулка работает именно так, как задумано конструкторами.
При ударной нагрузке сталь поглощает энергию удара за счёт пластической деформации. Именно то, чего начисто лишён чугун. Привод получает резкую нагрузку, сталь «принимает» её без разрушения, а система продолжает работать.
При вибрации стальная втулка демонстрирует значительно более высокую усталостную прочность. Сталь гораздо лучше сопротивляется знакопеременным нагрузкам, что критически важно для оборудования, работающего в условиях постоянной вибрации.
При повторном монтаже стальная втулка ведёт себя предсказуемо и надёжно даже после многократных циклов установки и снятия. Это особенно важно для оборудования, требующего регулярного технического обслуживания.
Крайние диаметры: зона особого риска
Отдельно стоит остановиться на теме крайних диаметров, поскольку именно здесь разница между чугуном и сталью проявляется наиболее остро.

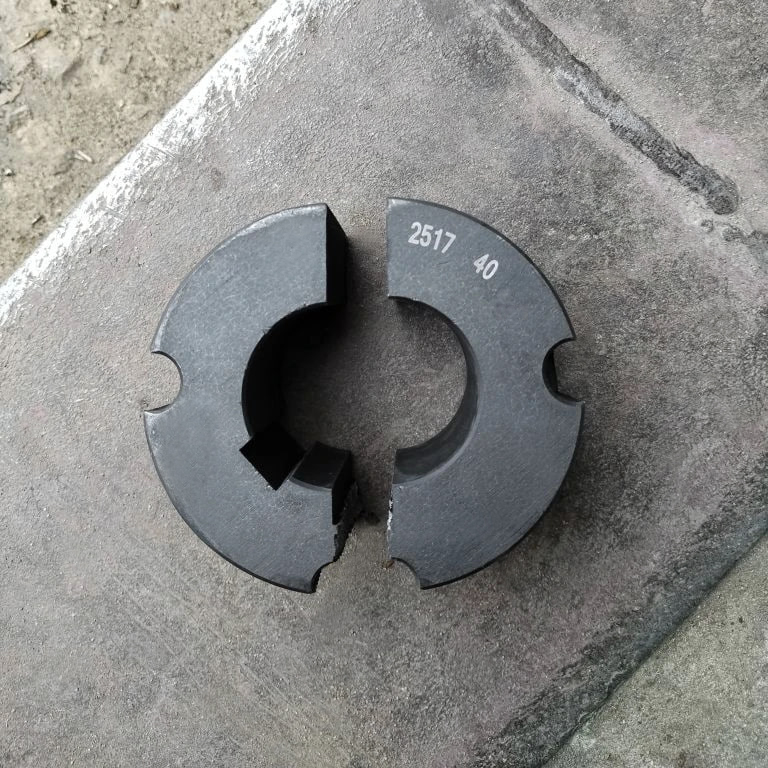

Каждый типоразмер втулки тапербуш рассчитан на определённый диапазон диаметров вала. Например, втулка 2517 может устанавливаться на валы от 16 до 50 мм. Если вал имеет диаметр 30–35 мм - это средняя зона диапазона, и чугунная втулка здесь работает вполне приемлемо. Но если диаметр вала составляет ближе к 50 мм, то вы находитесь на краю допустимого диапазона.
При максимальном диаметре вала посадочное отверстие втулки расточено до предела, стенки минимальны по толщине. Любая ударная нагрузка или перетяжка болтов в этой ситуации - прямой путь к разрушению чугунной детали.
Стальная втулка ведёт себя совершенно иначе. Высокий предел текучести стали не позволяет напряжениям достичь критических значений. Пластичность материала обеспечивает равномерное распределение нагрузки даже в самых сложных условиях. Стальная втулка на крайних диаметрах - это надёжная работа без неприятных сюрпризов.
Когда стальная втулка тапербуш - единственно правильный выбор
Есть ряд ситуаций, когда применение стальных втулок тапербуш является не просто предпочтительным, а фактически обязательным:
Крайние диаметры диапазона. Как уже подробно описано выше, если диаметр вала близок к максимальному значению для данного типоразмера втулки, выбирайте сталь.
Ударные и знакопеременные нагрузки. Дробилки, молотковые мельницы, лесопильное и сельскохозяйственные оборудование - везде, где нагрузка резкая и непредсказуемая.
Высокие крутящие моменты. Тяжёлые приводы с большим крутящим моментом создают в теле втулки напряжения, с которыми сталь справляется значительно лучше чугуна.
Частый монтаж и демонтаж. Оборудование, требующее регулярного обслуживания с переустановкой шкивов и муфт - здесь ресурс стальной втулки несопоставимо выше.
Вибронагруженные приводы. Компрессоры, насосы, вентиляторы - оборудование с постоянной вибрационной составляющей требует высокой усталостной прочности материала.
Низкие температуры. Чугун при отрицательных температурах становится ещё более хрупким. Для оборудования, работающего на открытом воздухе в зимних условиях или в холодильных производствах, стальная втулка - очевидный выбор.
Стальные втулки тапербуш в ассортименте Евромеханики
Компания Евромеханика предлагает стальные втулки тапербуш собственного производства под брендом EMT. В ассортименте представлены все основные типоразмеры: 1008, 1108, 1210, 1215, 1610, 1615, 2012, 2517, 3020, 3030, 3525, 3535, 4030, 4040, 4535, 4545, 5040, 5050.
Продукция EMT изготавливается из качественной конструкционной стали с соблюдением всех размерных допусков, совместима со шкивами и звёздочками под стандарт тапербуш ведущих мировых производителей. Каждая партия проходит контроль качества.
Стальные втулки тапербуш EMT - это практичное и надёжное решение для тех, кто ценит бесперебойную работу оборудования и хочет избежать внезапных поломок в самый неподходящий момент.
Вывод
Выбор материала втулки тапербуш - это не вопрос экономии нескольких рублей. Это вопрос надёжности всего привода и бесперебойности производственного процесса. Чугун справляется в стандартных условиях при средних диаметрах, но на крайних значениях диапазона, при ударных нагрузках, вибрации и частых переустановках он раз за разом подводит.
Сталь лишена этих недостатков. Высокая пластичность, ударная вязкость, усталостная прочность и стабильное поведение при любых диаметрах вала делают стальную втулку тапербуш оптимальным выбором для ответственных применений.
Если ваше оборудование работает в тяжёлых условиях, если вы устали от внезапных поломок чугунных втулок или если диаметр вашего вала находится на краю допустимого диапазона, переходите на сталь. Как вариант, при выборе крайних моделей - 1108-28, 1610-42.
