Упругие элементы для муфт: О чём говорят цвета и твердость по Шору?

Если вы когда-либо разбирали кулачковую муфту, то наверняка обращали внимание на цветную звездочку внутри - красную, зеленую, желтую или черную. На первый взгляд может показаться, что это просто дизайн. Но на самом деле цвет - это важнейший технический маркер. Он напрямую указывает на жесткость материала, его нагрузочную способность и область применения.

В этой статье разберем, что означают эти цвета, как связаны с твердостью по Шору и почему правильный выбор упругого элемента критически важен для долговечности вашего оборудования.

Зачем муфте упругий элемент?

Прежде чем говорить о цветах, давайте вспомним, какую роль играет эта небольшая деталь. Упругая звездочка выполняет сразу несколько ключевых функций:

• Передает крутящий момент. Ее зубья входят в зацепление с кулачками полумуфт, обеспечивая передачу вращения.

• Гасит колебания. Эластичный материал смягчает крутильные вибрации, ударные нагрузки при пусках и реверсах, защищая двигатель и приводимый механизм.

• Компенсирует смещения валов. Упругий элемент позволяет муфте работать при небольших радиальных, угловых и осевых отклонениях, не создавая опасных нагрузок на подшипники.

Иными словами, звездочка - это не просто «прокладка», а полноценный рабочий орган муфты, от свойств которого напрямую зависит ресурс всего привода.

Что такое твердость по Шору?

Твердость по Шору - это основной показатель эластичности полимерных материалов. Для упругих элементов муфт чаще всего используется шкала Shore A. Чем выше числовое значение, тем материал жестче.

• Мягкие материалы (80–92 Shore A) легко деформируются, отлично гасят вибрации, но передают меньший крутящий момент.

• Средние (95–98 Shore A) представляют собой оптимальный баланс между эластичностью и нагрузочной способностью.

• Жесткие материалы (64 Shore D и выше) минимально деформируются и способны передавать высокие моменты, но их демпфирующие свойства значительно ниже.

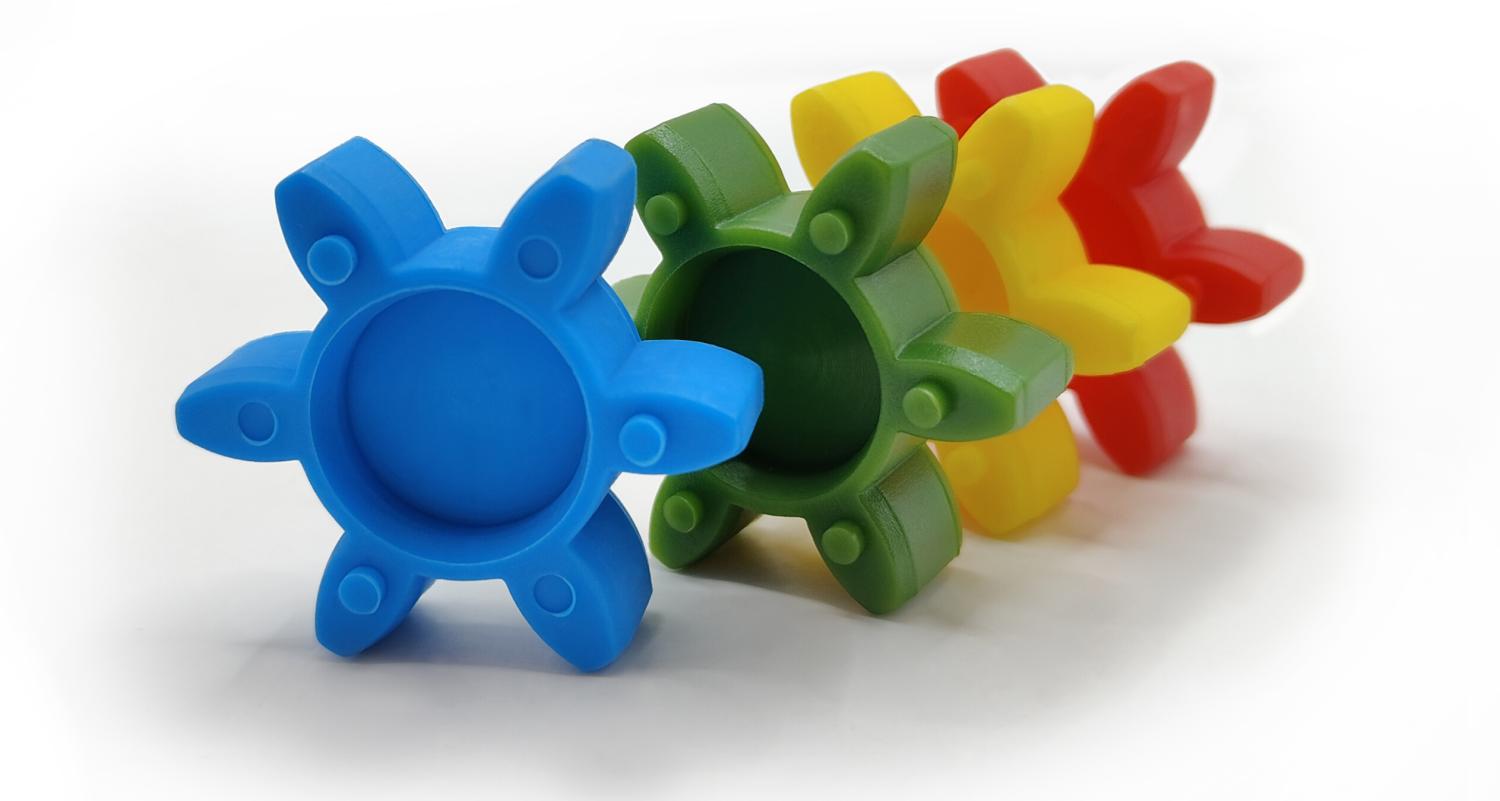

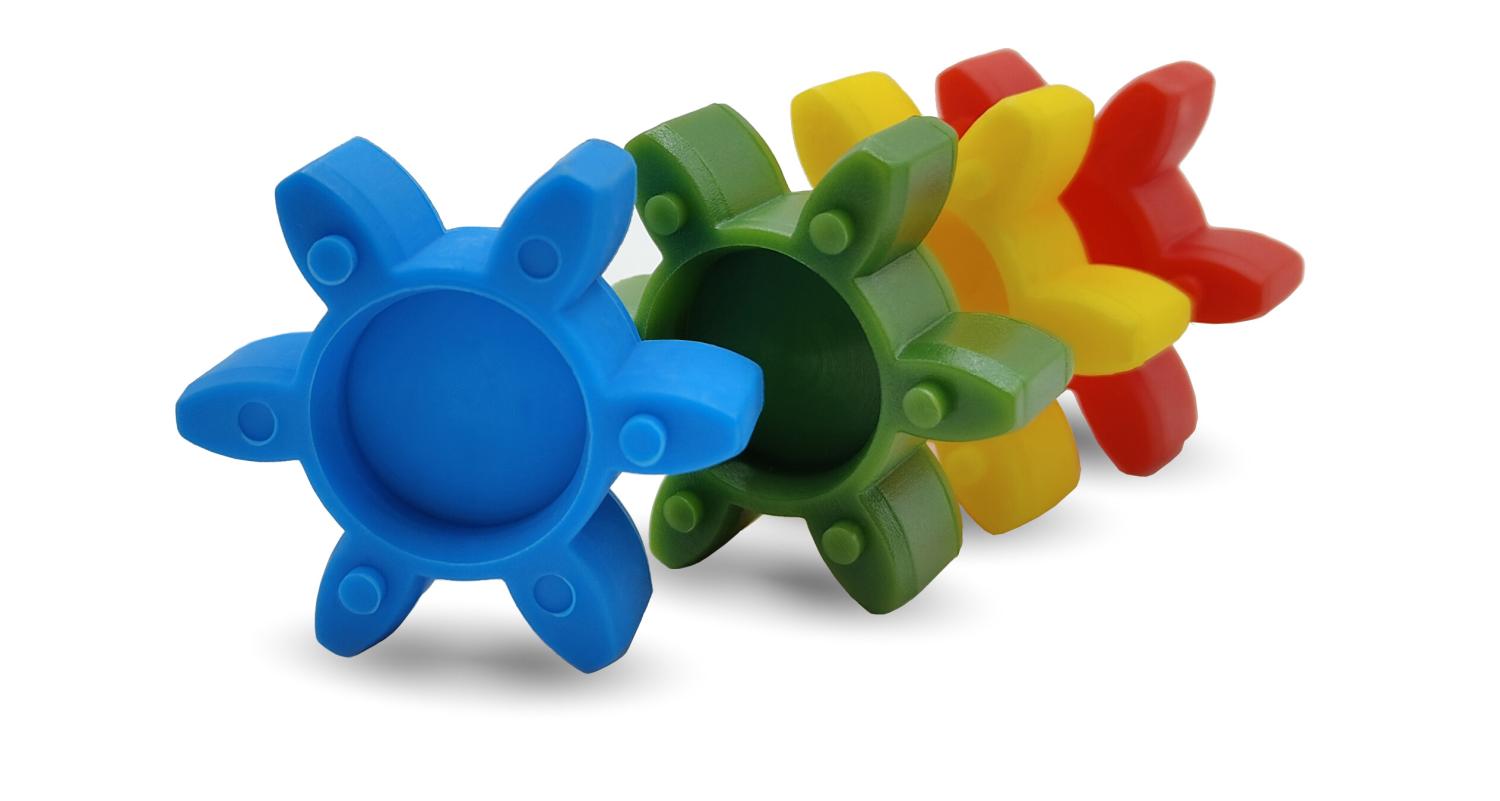

Цветовая маркировка: гид по жесткости

Производители муфт используют единую цветовую маркировку, чтобы пользователь мог быстро определить жесткость звездочки «на глаз».

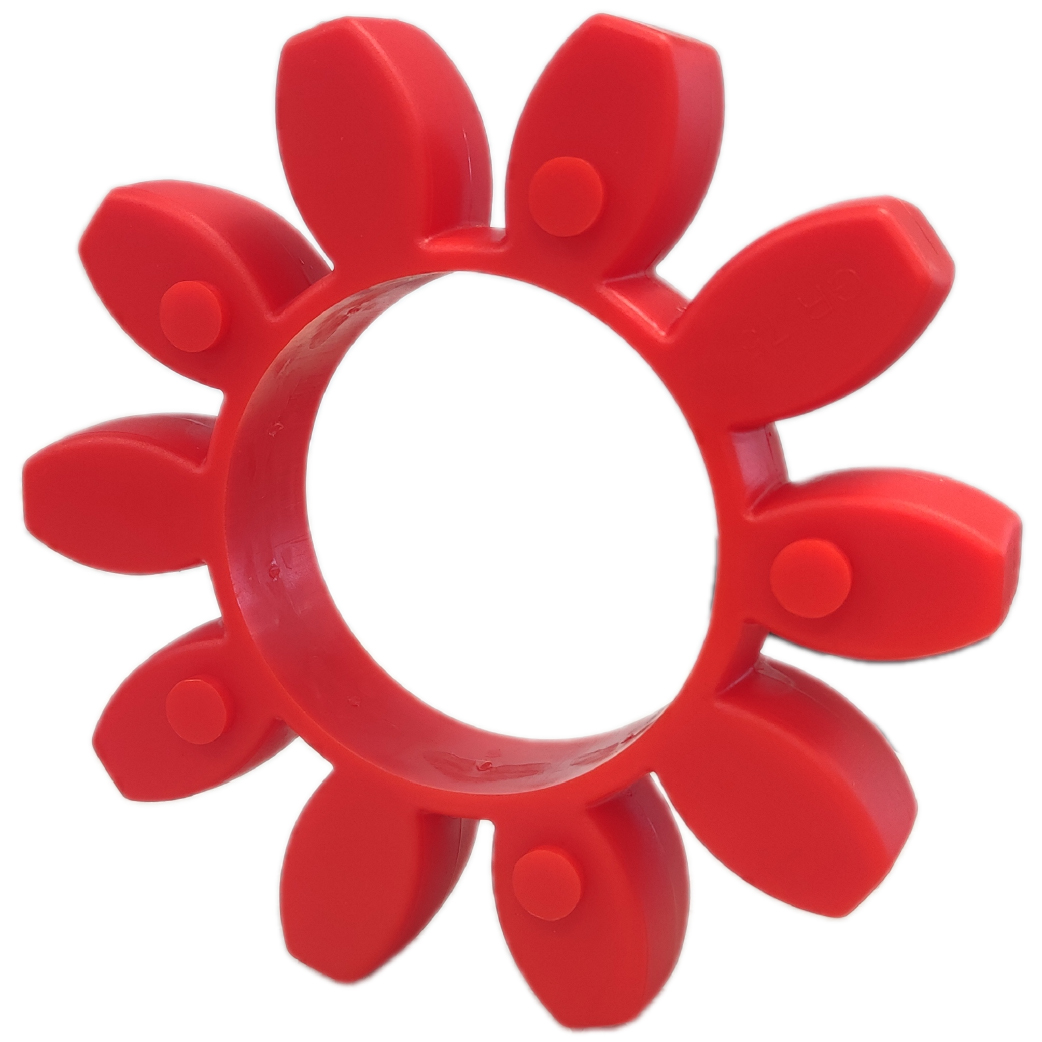

Красный цвет (обычно 98 Shore A) - максимальная жесткость.
 Это маркер самых жестких полиуретановых элементов. Они предназначены для работы в условиях высоких нагрузок, где критически важна точность передачи движения и минимальная деформация. Такие звездочки применяются в тяжелом машиностроении, приводах с частыми реверсами и ударными нагрузками.

Черный цвет (обычно 92–94 Shore A) - универсальный стандарт.
 Черные звездочки — настоящие «рабочие лошадки». Они сочетают хорошие демпфирующие свойства со способностью выдерживать значительные нагрузки. Это идеальный выбор для большинства общепромышленных применений: насосы, компрессоры, конвейеры, вентиляторы и металлообрабатывающие станки.

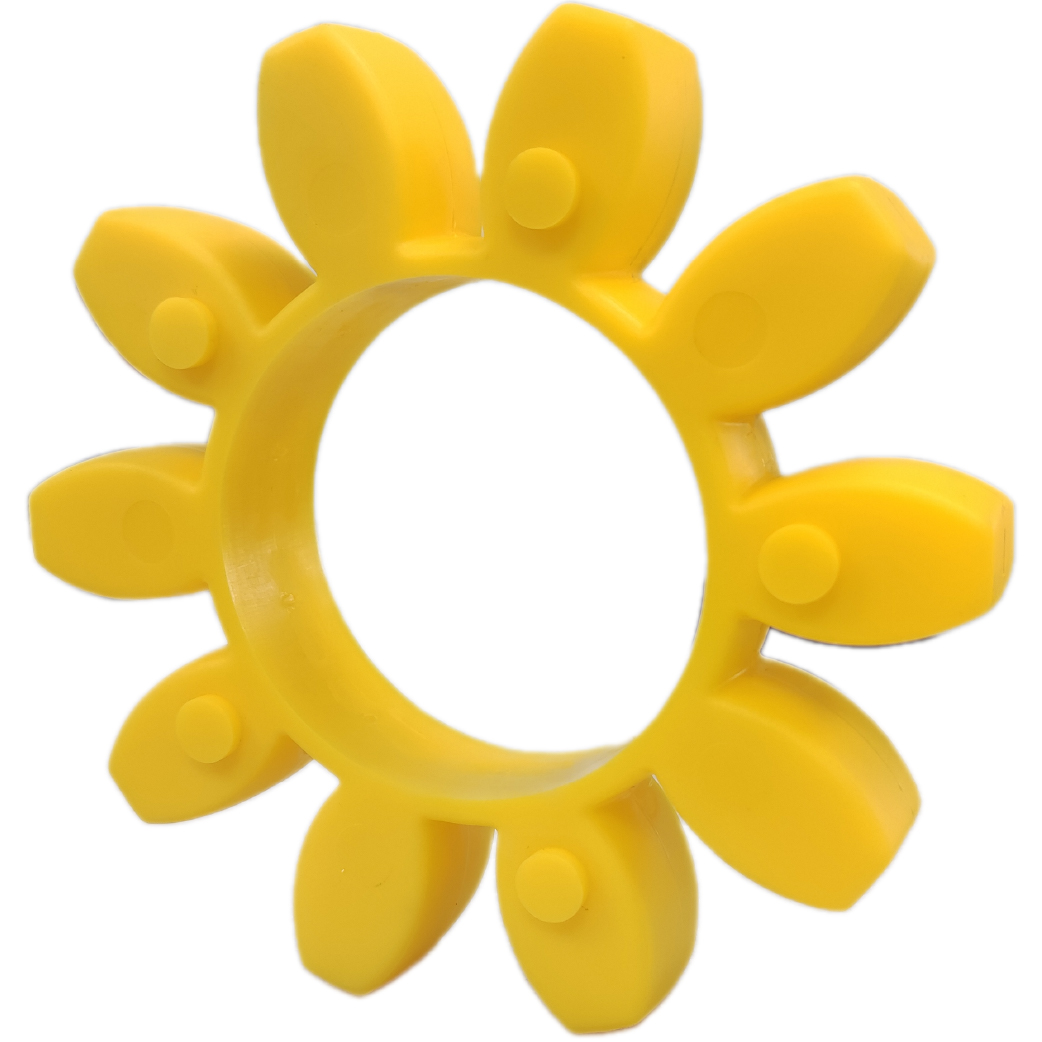

Желтый и синий цвет (около 92 Shore A) - усиленная эластичность.
 Эти цвета часто используются для материалов, близких по твердости к черным, но с улучшенными характеристиками эластичности или стойкости к внешним воздействиям. Они хорошо подходят для оборудования с умеренными динамическими нагрузками, где требуется повышенная компенсация вибраций.

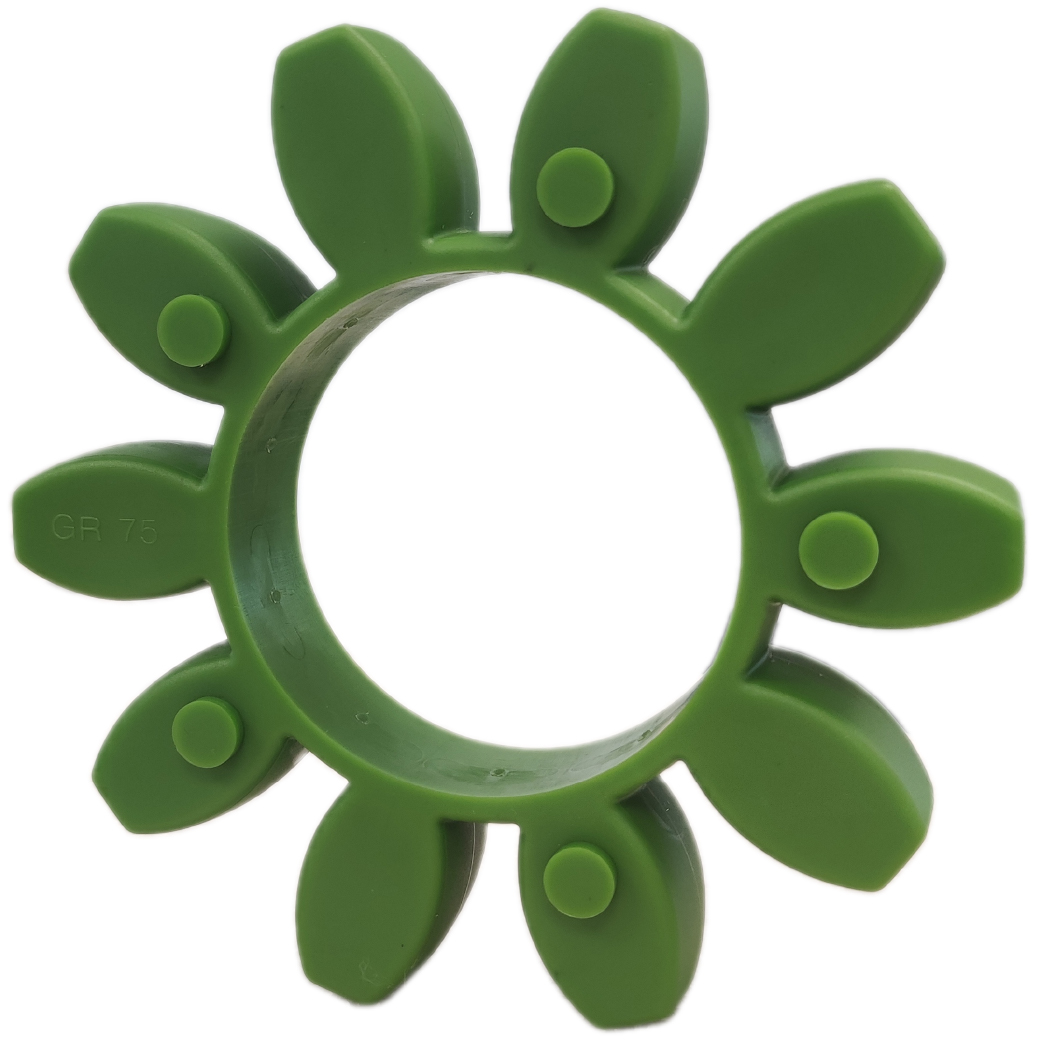

Зеленый цвет (64 Shore D) - особая жесткость.
Зеленый цвет выделяет элементы из полиуретана с твердостью по шкале Shore D. Это качественно иной уровень жесткости, приближающийся к пластмассам. Такие звездочки используются в высокоточных приводах и сервоприводах, где люфты и скручивание недопустимы.

Полиуретан или резина?

Цвет часто коррелирует с жесткостью, но важно помнить и о материале изготовления.

• Полиуретан отличается повышенной износостойкостью, устойчивостью к маслам и химическим средам. Он имеет широкий диапазон рабочих температур (от -40°C до +125°C) и обладает эффектом «памяти формы», возвращаясь к исходной геометрии после снятия нагрузки.

• Резина обеспечивает отличное демпфирование, но уступает полиуретану в износостойкости и устойчивости к агрессивным средам. Ее рабочий диапазон уже (обычно от -45°C до +90°C).

Как цвет влияет на крутящий момент?

Главное правило: цвет элемента напрямую определяет, какой крутящий момент способна передавать муфта. Для одного и того же типоразмера значения для звездочек разного цвета будут существенно различаться.

Например, для муфт GEB 24-32:

• С черным элементом (94 ShA) номинальный момент составляет 43 Нм.

• С красным элементом (98 ShA) момент вырастает до 60 Нм.

• С зеленым элементом (64 ShD) достигает 75 Нм.

Использование более жесткого элемента позволяет передавать больший крутящий момент, но снижает демпфирующие свойства. Использование слишком мягкого элемента в высоконагруженном приводе приведет к его быстрому разрушению.

Как правильно подобрать упругий элемент?

Чтобы не ошибиться, следуйте простому алгоритму:

1. Определите типоразмер муфты (обычно он выбит на полумуфтах: GEB 28-38, Rotex 42, GS19).

2. Посмотрите на цвет старой звездочки - это даст первичную информацию о жесткости.

3. Оцените условия работы: есть ли ударные нагрузки, требуется ли высокая точность, возможен ли контакт с маслами.

4. Сверьтесь с каталогом и выберите элемент, чей номинальный момент превышает максимальный момент в вашем приводе с запасом.

5. Убедитесь, что материал подходит для вашего температурного режима.

Часто задаваемые вопросы

• Можно ли поставить звездочку другого цвета, если нет точно такой же?
   Технически - да, если совпадают геометрические размеры. Но изменится нагрузочная способность. Более жесткая звездочка передаст больший момент, но хуже погасит вибрации. Более мягкая может быстро разрушиться.

• Что будет, если перепутать звездочки при монтаже?
   Слишком мягкая в тяжелом приводе выдавится или порвется. Слишком жесткая создаст повышенные нагрузки на двигатель и подшипники, лишив механизм защиты от перегрузок.

• Почему звездочка вышла из строя раньше времени?
   Причин несколько: неправильный подбор по жесткости, работа при недопустимых температурах, попадание агрессивных сред или превышение допустимых смещений валов.

Цвет упругого элемента - это не эстетика, а ключ к пониманию его технических характеристик. Зная соответствие цвета жесткости по Шору и условия работы вашего привода, вы сможете точно подобрать необходимую звездочку и обеспечить надежную работу оборудования.
