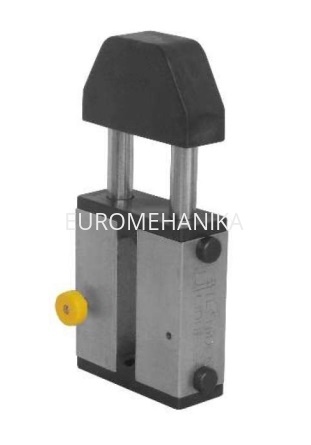

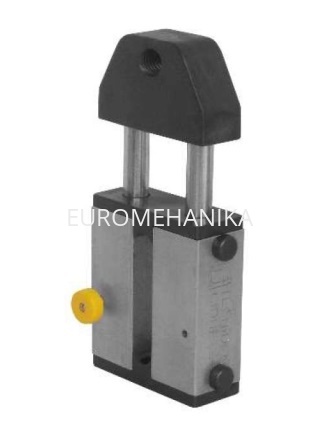

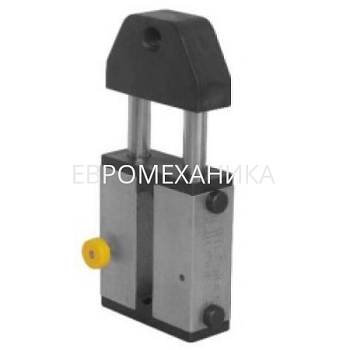

Автоматические осевые натяжители цепей и ремней GRIGIO

Автоматические осевые натяжители цепей и ремней GRIGIO

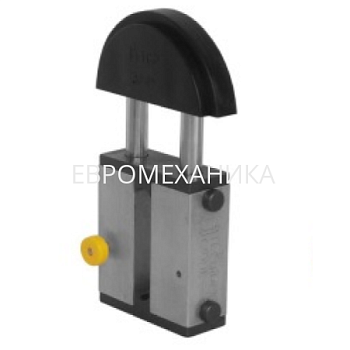

Различные комплекты для цепей: скользящие блоки из POM-H(тип GV), звездочки на подшипниках (тип GPNB ); для натяжения ремней полиамидные ролики (тип GPRP) или ролики из оцинкованной стали (тип GPRU). Все технические параметры указаны в каталоге, который можно скачать по ссылке КАТАЛОГ НАТЯЖИТЕЛЕЙ GRIGIO.

Руководство по установке натяжителей GRIGIO

Чтобы GRIGIO наилучшим образом работал на цепной или ременной передаче, необходимо, чтобы он был правильно установлен. Натяжитель должен быть установлен на ведомой части трансмиссии и как можно ближе к ведущему валу.
Ниже представлены несколько простых шагов сборки, которые необходимо выполнить на этапе установки:
1) Нажать на штоки, чтобы при сжатии пружин они могли полностью войти внутрь натяжителя;
2) Вставьте штифт предварительной нагрузки P в одно из отверстий FP на корпусах (рис. 2);
3) Вставьте предварительно натянутый натяжитель GRIGIO в систему натяжения и прижмите его к цепи или ремню.
Затяните винт М (при необходимости используйте два винта). На этом этапе обратите внимание на угол позиционирования, как показано на рис. 3.
4) Извлеките штифт предварительной загрузки P.
