Приводные роликовые цепи американского стандарта

Приводные роликовые цепи по своим габаритным размерам и тяговой способности разделяют на два стандарта: цепи европейского и американского стандартов.

Американский стандарт цепей, соответствующий стандартам качества DIN 8188 ANSI B29.1. Ряд размеров взаимозаменяемы с цепями отечественного производства по ГОСТ 13568 типа ПР. Бываю однорядными, двухрядными, трехрядными и четырехрядными. Работают на звездочках соответствующих размеров американскому стандарту.

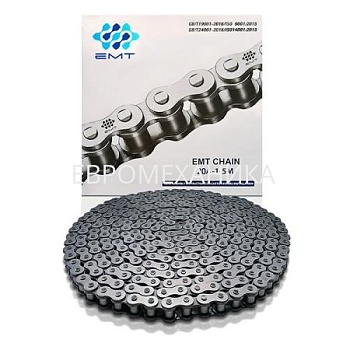

- Цепи приводные роликовые однорядные, имеют маркировку 25A1 (25), 06A-1 (35), 08A-1 (40), 10A-1 (50), 12A-1 (60)(ПР-19,05-31,8), 16A-1 (80) (ПР-25,4-60), 20A-1 (100) (ПР-31,75-89), 24A1 (120) (ПР-38,1-127), 28A-1 (140) (ПР-44,45-172,4), 32A-1 (160) (ПР-50,8-227);

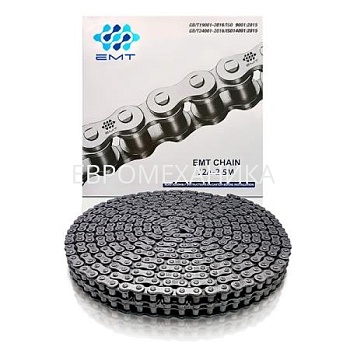

- Цепи приводные роликовые двухрядные, имеют маркировку 08A-2, 10A-2, 12A-2 (2ПР-19,05-64), 16A-2 (2ПР-25,4-114), 20A-2 (2ПР-38,1-254), 24A-2 (2ПР-38,1-254), 28A-2 (2ПР-44,45-344), 32A-2 (2ПР-50,8-453,6);

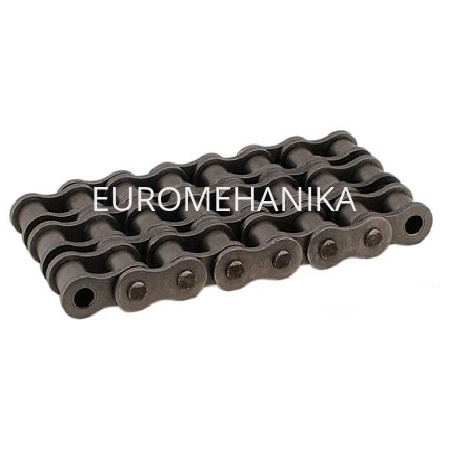

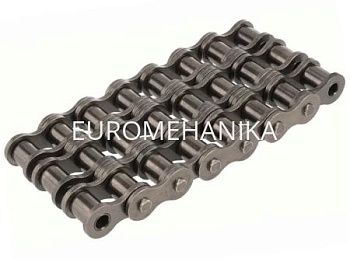

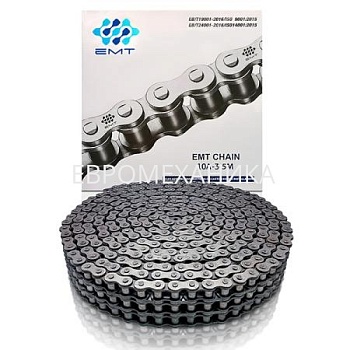

- Приводные роликовые трехрядные цепи, имеют маркировку 08A-3, 10A-3, 12A-3 (3ПР-19,05-96), 16A-3 (3ПР-25,4-171), 20A-3 (3ПР-31,75-265,5), 24A-3 (3ПР-38,1-381), 28A-3 (3ПР-44,45-517,2), 32A-3 (3ПР-50,8-680,4);

- Приводные роликовые четырехрядные цепи, имеют маркировку 08A-4, 10A-4, 12A-4, 16A-4, 20A-4

С размерным рядом американских цепей вы можете ознакомиться в каталоге по ссылке  Каталог приводных роликовых цепей американского стандарта DIN 8188- ANSI B29/1 "ASA".
