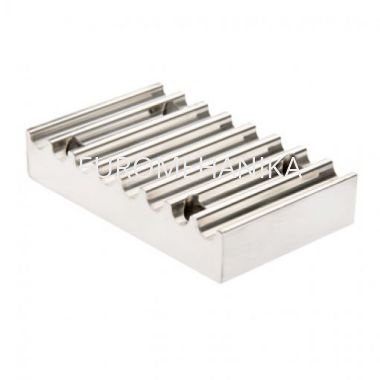

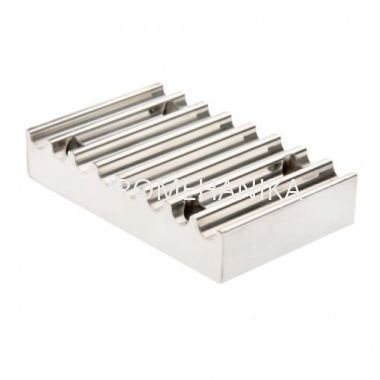

Зажимные пластины для зубчатых ремней

Зажимные пластины для зубчатых ремней механически закрепляют свободные концы ремней с открытым концом на основании машин и оборудования.

Зажимные пластины обычно изготавливают из алюминиевого сплава, шероховатость поверхности соответственно стандарту ISO 254. Основные типы соответствуют различным профилям и стандартной ширине зубчатых ремней.

Область применения зажимных пластин – все типы линейных и подъёмных устройств: линейные модульные системы, системы перемещения столов, подъемные механизмы, иное оборудование.

Для применения с ремнем стандартного вида на зажимной пластине должно быть как минимум 7 зубцов. Чтобы использовать зажимную пластину с зубчатым ремнем со специальным шнуром, потребуется пластина с 12 зубцами в зажиме.

Основные профили пластин

• T5, T10 и T20 для ремней метрических размеров с Т-образными профилями.
• AT5, AT10 и AT20 для ремней метрических размеров с профилями AT.
• XL, L и H для ремней в дюймах.
• 5M, 8M и 14M для ремней метрических размеров с профилями HTD.
