Втулки зажимные BK 61

Зажимные втулки BK 61

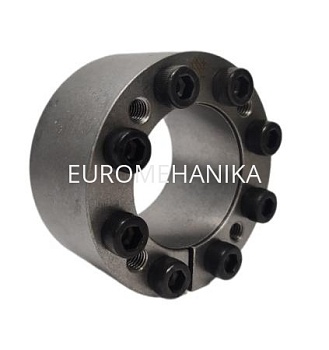

Зажимные втулки (муфты) BK 61 изготавливаются из стали С 45. Муфты являются самоцентрирующимися, имеют узкую обойму. Применяются в разнообразных механизмах и элементах промышленной трансмиссии, для крепления шкивов, звездочек и других частей привода на валы.

Зажимные втулки ВК 61 состоят из разрезных колец конического сечения, которые стягиваются между собой винтами, вследствие чего наружное разрезное кольцо увеличивается в диаметре и фиксируется в отверстии ступицы, а внутреннее разрезное кольцо уменьшается в диаметре и надежно обжимает вал.

В нашем каталоге представлены втулки BK 61, часть позиций держим в наличии на складе. Для удобства подбора вам необходимо знать посадочный диаметр вала и диаметр отверстия шкива, звездочки или другого элемента, который будет монтироваться на втулку.

Допуск посадки: вал h8, ступица H8. Контактные поверхности с шероховатостью: Rt Max 16 мкм.

С чертежом и размерами муфт можно ознакомиться в карточке товара, а также в разделе Каталог.

Ниже представлены обозначения аналогов других брендов зажимных втулок BK 61:
