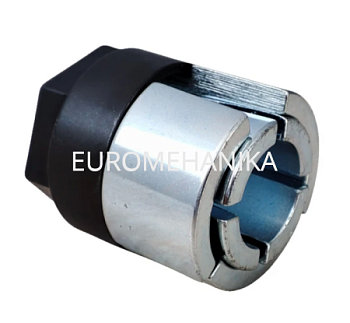

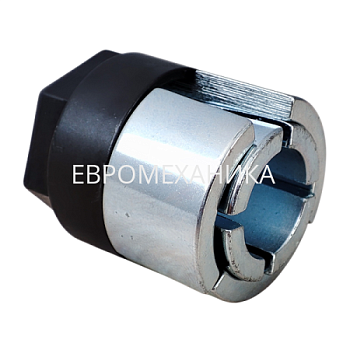

KBS 56 MINI

Быстрозажимная втулка Trantorque обеспечивает гибкую и простую установку, обеспечивая при этом исключительную прочность крепления.

Для обеспечения надлежащей работы устройства Trantorque его необходимо установить надлежащим образом.

Внимание: При монтаже не используйте смазочные материалы.

1. Диаметр отверстия в валу и компоненте должен быть в пределах ±0,003" (±0,08мм) или ±0,0015" (±0,04 мм) серии mini от указанного диаметра отверстия и должен иметь шероховатость поверхности от 32 до 125 Ra (средняя шероховатость).

2. Вал и отверстия для деталей должны быть полностью очищены от краски, смазки, масла и грязи. При необходимости очистите поверхности растворителем, не содержащим нефтепродуктов, таким как изопропиловый спирт.

3. Вставьте блок Trantorque в монтируемую деталь, убедившись, что сопрягаемая втулка находится заподлицо с выступом на шестигранных плоскостях.

4. Установите узел в нужном месте на валу и вручную затяните гайку (по часовой стрелке) до тех пор, пока узел не будет плотно прилегать к валу.

Внимание: Не используйте молотки или какие-либо ударные устройства для перемещения узла Trantorque вдоль вала.

Внимание: Вал должен полностью входить в зону захвата вала (рис. 1) узла Trantorque. На рисунке 2 показано минимальное зацепление вала.

5. С помощью динамометрического ключа затяните гайку до необходимого установочного момента. Значение крутящего момента приведено в таблице.

Шестигранные выступы на наружном кольце обеспечивают противодействие крутящему моменту, что избавляет от необходимости удерживать деталь или вал при приложении установочного момента.

Примечание: При полном крутящем моменте при монтаже узел переместится примерно на 0,075 дюйма (±1,9 мм) или 0,045 дюйма (±1,1 мм) в осевом направлении вдоль вала в сторону от гайки. Если осевое положение является критичным, может потребоваться ослабить гайку и установить узел на место. (Не относится к узлам Trantorque NT, которые не перемещаются в осевом направлении.)

Предупреждение: Чрезмерное затягивание гайки может привести к повреждению T-образного блока.
