Втулки зажимные BK 70
Зажимные втулки BK 70

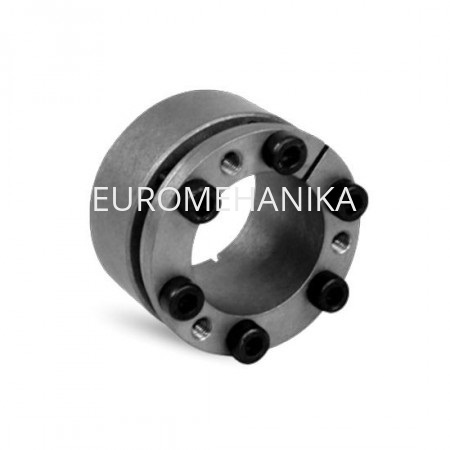

Зажимные втулки (муфты) BK 70 изготавливаются из стали С 45. Муфты являются самоцентрирующимися, имеют широкую обойму. Применяются в разнообразных механизмах и элементах промышленной трансмиссии, для крепления шкивов, звездочек и других частей привода на валы.
-
Зажимные втулки ВК 70 состоят из разрезных колец конического сечения, которые стягиваются между собой винтами, вследствие чего наружное разрезное кольцо увеличивается в диаметре и фиксируется в отверстии ступицы, а внутреннее разрезное кольцо уменьшается в диаметре и надежно обжимает вал.
-
Втулка имеет выступ (фланец), который надежно удерживает деталь.
-
Допуск посадки: вал h8, ступица H8.
-
Контактные поверхности с шероховатостью: Rt Max 16 мкм.
В нашем каталоге представлены втулки BK 70, часть позиций держим в наличии на складе. Для удобства подбора вам необходимо знать посадочный диаметр вала и диаметр отверстия шкива, звездочки или другого элемента, который будет монтироваться на втулку.
С чертежом и размерами муфт можно ознакомиться в карточке товара, а также в разделе Каталог.
Ниже представлены обозначения аналогов других брендов зажимных втулок BK 70:
| Производитель | Артикул (аналог BK70) |
|---|---|
| EMT/BEA | BK70 |
| SKF | PHF FX40 |
| SATI | KLDA |
| Chiaravalli | RCK 70 |
| Conex | D |
| Rexnord Tollok | TLK130 |
| Hakon | BR131 |
| SIT S.p.A. | SIT-LOCK 5A |
| TAS Schäfer | — |
| PETER DRIVE COMPONENTS | PSV2007 |
| KTR/Clampex | KTR-200 |
| Bikon | 7000A |
| BONFIX | Bonfiglioli | 4000 |
| TSUBAKI | — |
| Vicentia | VK700 |
| Poggi | CAL-PD |
| Cross-Morse | RCK70 |
| Optibelt | CE04 |
| Ringspann | RLK 130 |
| Gerwah | PSV2007 |
| Fenner Drives | — |
| Ringfeder | RfN 7004 |
| Lovejoy | — |
| FENLOCK | FLK 130 |
| COMPOMAC (полный аналог Conex) | Conex D |
| KANA | — |
| PRUD’HOMME TRANSMISSIONS RINGBLOCK | 1300.1 |
| ISB | 70DA130 |
| MAV | MAV 6901 |
-
